Bản lề xe tải (bản lề thùng xe tải) gồm bản lề bửng (trục ngang, chịu lực ép thẳng đứng) và bản lề cửa sau (trục đứng, chịu lực kéo ngang), đủ cỡ nhỏ, trung, đại và đủ chất liệu thép mạ kẽm, inox 201/304, inox đúc. Trường An sản xuất, báo giá sỉ và tư vấn phân biệt bản lề cửa với bản lề bửng theo loại thùng.
Trả lời nhanh: Bản lề thùng xe tải (gọi tắt bản lề xe tải) có hai nhóm theo vị trí: bản lề bửng ở mép dưới bửng, trục ngang, chịu lực ép thẳng đứng và va đập; bản lề cửa sau ở mép đứng cửa hậu, trục dọc, chịu lực kéo ngang. Chọn theo kết cấu (lá, cối, piano, tháo rời), cỡ (nhỏ, trung, đại) và chất liệu; bửng nặng nên dùng cỡ đại hoặc inox đúc để chống cong trục.
Bản lề thùng xe tải là chi tiết cơ khí nối cánh cửa hoặc bửng với khung thùng, cho phép cánh xoay quanh một trục để đóng mở. Đây là khớp chịu lực chính của mọi cánh cửa trên thùng xe, quyết định độ êm khi đóng mở, khả năng giữ cánh không xệ và độ bền của toàn bộ cơ cấu cửa.
Một bộ bản lề gồm hai lá thép (hoặc inox) ghép qua chốt trục ở giữa; một lá hàn hoặc bắt bu lông vào khung, lá còn lại gắn vào cánh cửa. Khi cánh càng nặng và mở càng thường xuyên, bản lề càng phải dày, trục càng phải chắc để chịu mỏi. Với thợ đóng thùng, chọn đúng loại bản lề và chất liệu ngay từ đầu giúp tránh xệ cánh, kẹt rít và phải hàn lại tốn công về sau.
Trang này là trang tổng hợp cho người đang tìm bản lề thùng xe tải nói chung: phân biệt bản lề bửng với bản lề cửa sau, so sánh kết cấu, chọn size và chất liệu, nhận biết dấu hiệu hỏng. Hai nhu cầu hẹp hơn có trang riêng:
Trên một thùng xe tải có hai vị trí lắp bản lề khác nhau, dễ bị nhầm khi đặt hàng. Hiểu rõ vị trí và công dụng giúp chọn đúng kiểu, đúng số lượng.

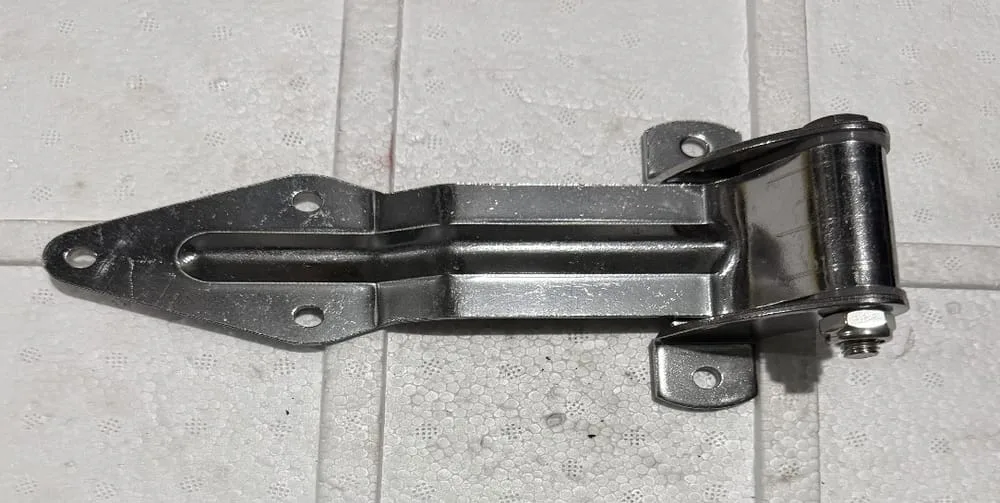

Bản lề cửa sau lắp ở mép đứng của cửa hậu (cửa hông), trục quay nằm dọc theo phương thẳng đứng. Cánh cửa sau mở sang hai bên như cánh tủ, nên bản lề phải chịu lực kéo ngang và giữ cho cánh không xệ xuống theo thời gian. Loại này thường cao, nhiều lá để phân bố tải trọng cánh.
Bản lề bửng lắp ở mép dưới của bửng (thành sau hoặc thành hông có thể hạ xuống), trục quay nằm ngang. Khi mở, bửng lật xuống làm sàn nâng hạ hàng, nên bản lề bửng phải chịu lực ép thẳng đứng và va đập khi bửng đập xuống hoặc khi đứng lên bốc xếp. Loại này thường to bản, trục dày, đôi khi dùng inox đúc để chịu lực và chống cong.
Nói gọn: bản lề cửa sau lo việc xoay ngang và chống xệ cánh, bản lề bửng lo việc lật ngang và chịu tải nặng từ trên xuống. Hai loại không thay thế lẫn nhau được.
Bản lề phân theo ba cỡ phổ biến là nhỏ, trung và đại, tương ứng chiều dài lá và đường kính trục. Size càng lớn thì trục càng dày, chịu được cánh càng nặng và càng cao.
| Cỡ | Đặc điểm | Phù hợp |
|---|---|---|
| Nhỏ | Lá ngắn, trục mảnh nhất | Cửa hông nhẹ, thùng bạt, xe tải nhỏ |
| Trung | Lá và trục trung bình | Cửa sau và bửng thùng kín cỡ vừa |
| Đại | Lá dài, trục dày nhất | Bửng nặng, thùng tải nặng, cánh cao chịu lực lớn |
Không có tiêu chuẩn kích thước chung cho bản lề thùng xe; cỡ lá và đường kính trục cụ thể khác nhau giữa các nhà sản xuất. Số đo chính xác của từng cỡ nên lấy theo bản vẽ sản phẩm của nhà cung cấp (liên hệ 0878 939 639 để nhận thông số bản lề Trường An) và đối chiếu với trọng lượng, chiều cao cánh thực tế trước khi đặt.
Ngoài phân theo cỡ, bản lề thùng xe còn khác nhau theo kết cấu — quyết định khả năng chịu tải và vị trí lắp phù hợp:
| Loại bản lề | Kết cấu | Chịu tải | Vị trí điển hình |
|---|---|---|---|
| Bản lề lá | Hai lá gập quanh trục mảnh | Trung bình | Cửa hông, cửa hậu, cánh nhẹ–vừa |
| Bản lề cối (trục) | Ống cối + trục thép dày | Cao | Bửng nặng, cánh lớn chịu lực |
| Bản lề piano | Lá dài liền mạch suốt mép | Phân bố đều, chống xệ | Cánh dài cần đỡ đều toàn mép |
| Bản lề rời / tháo được | Hai nửa tách rời được | Trung bình | Cần tháo cánh nhanh khi bảo trì |
Chi tiết từng loại: bản lề lá — quy cách & cách lắp · bản lề cối — cấu tạo & khi nào dùng. Sơ đồ vị trí lắp từng loại trên thùng xem hình minh họa phía trên.
Chất liệu quyết định tuổi thọ và khả năng chống gỉ của bản lề, đặc biệt với xe chạy vùng ven biển, hay rửa nước áp lực cao hoặc chở hàng ẩm. Bảng đối chiếu sau đây điểm qua ưu nhược của từng loại vật liệu thông dụng để thợ đóng thùng dễ quyết định.
| Chất liệu | Chống gỉ | Độ bền | Nên dùng |
|---|---|---|---|
| Thép mạ kẽm | Kém, dễ gỉ khi tróc lớp mạ | Trung bình | Xe giá rẻ, ít tiếp xúc ẩm, ngân sách hạn chế |
| Inox 201 | Vừa phải | Khá | Phổ thông, cân đối chi phí và chống gỉ |
| Inox 304 | Tốt nhất | Cao | Thùng đông lạnh, xe ven biển, hàng giá trị |
| Inox đúc | Tốt | Rất cao, chịu lực lớn | Bửng nặng, tải trọng lớn, dùng cường độ cao |
Thép mạ kẽm rẻ nhất nhưng dễ gỉ khi lớp mạ tróc tại điểm xoay, lâu ngày kẹt rít. Inox 201 chống gỉ ở mức vừa, hợp đa số thùng phổ thông chạy nội địa. Inox 304 chống ăn mòn tốt nhất, an tâm cho thùng đông lạnh và môi trường ẩm. Inox đúc chắc và chịu lực vượt trội, hợp bản lề bửng nặng. Nếu cần độ bền cao nhất, bạn có thể đặt mua bản lề bửng xe tải inox 304 đúc nguyên khối theo cỡ phù hợp.
Lưu ý một chỗ khác với bu lông: bản lề gỉ trước ở điểm xoay — nơi lớp mạ mòn do ma sát chứ không phải do ẩm đọng — nên hàng nằm kho lâu hỏng khác hàng đã lắp mà thiếu bảo dưỡng. Cách cất và xử lý hàng tồn nói chung xem bảo quản bu lông ốc vít trong kho chống gỉ; còn dấu hiệu bản lề đã lắp bắt đầu hỏng và lịch bảo dưỡng xem bản lề thùng xe tải: dấu hiệu hỏng và lịch bảo dưỡng.

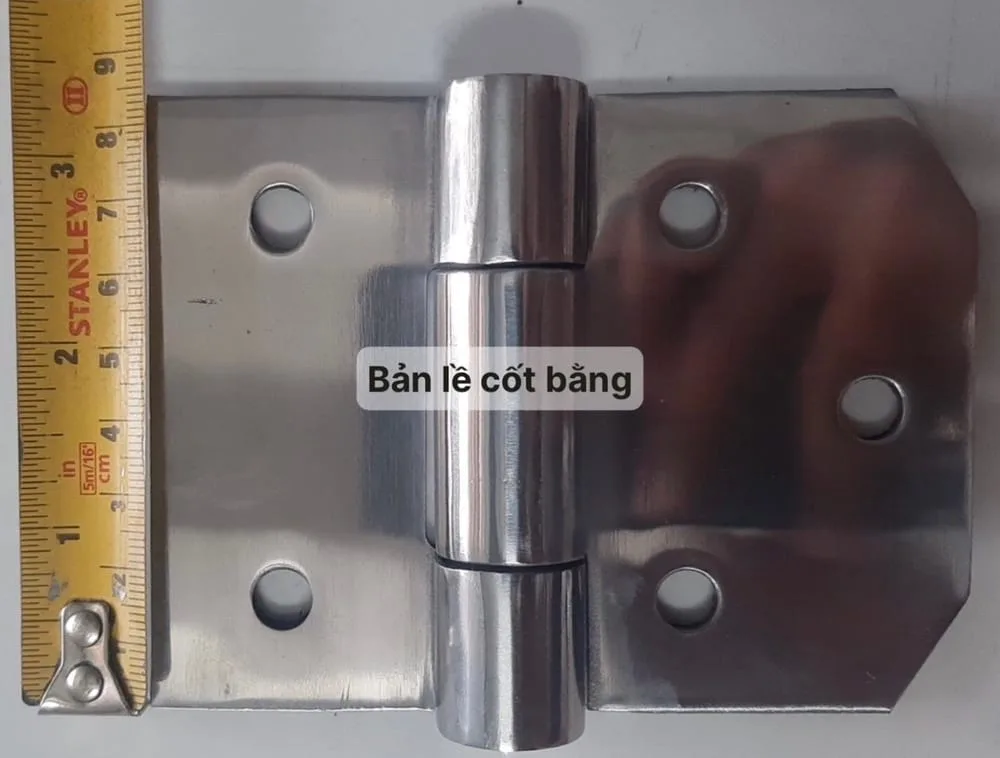

Chọn bản lề dựa trên trọng lượng cánh, chiều cao cửa và tần suất đóng mở. Cánh càng nặng và cao thì càng cần trục dày, lá to và số lượng bản lề nhiều hơn để phân bố tải.
| Tải trọng xe | Loại thùng | Size bản lề | Số lượng mỗi cánh |
|---|---|---|---|
| Dưới 2,5 tấn | Thùng bạt, cửa hông nhẹ | Nhỏ | 2–3 bản lề |
| 3,5 – 8 tấn | Thùng kín cỡ vừa | Trung (bửng nên to bản hơn cửa sau) | 2–3 bản lề, bửng chịu tải đứng cần thêm |
| Từ 10 tấn trở lên | Bửng dày chịu lực | Đại hoặc inox đúc | Tăng số lượng dọc mép cánh chống cong trục |
Bảng trên là khung tham khảo theo loại thùng và tải trọng phổ biến, không thay cho bản vẽ của nhà sản xuất. Ngoài cỡ, hãy đo lại trọng lượng và chiều cao cánh thực tế để chọn đúng số lượng bản lề. Bản lề nên lắp đồng bộ với khóa tôm thùng xe tải và chốt cửa thùng xe chữ T để cánh đóng mở êm và khóa kín mép. Bạn cũng có thể duyệt toàn bộ linh kiện thùng xe tải khi muốn sắm đủ phụ kiện khớp với từng kiểu thùng, hoặc xem trang tổng hợp 12 nhóm linh kiện thùng xe để so sánh nhanh theo vật liệu và giá.

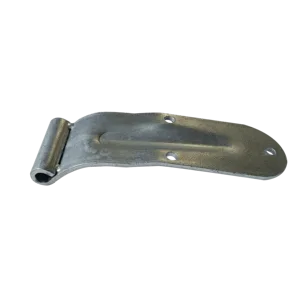

Bản lề xuống cấp thường có dấu hiệu báo trước trước khi hỏng hẳn — phát hiện sớm giúp xử lý bằng bảo dưỡng thay vì phải thay cả bộ hoặc hàn lại khung.
Bốn dấu hiệu trên đều là của chiếc đang lắp trên cửa. Chiếc còn nằm trong kho chưa lắp xuống cấp theo kiểu khác — chốt gỉ dính trong ống cuốn và lá cong do đè đống — kiểm bằng phép gập mở và phép đặt lên mặt phẳng, xem bảo quản bản lề thùng xe tồn kho chưa lắp.
Xem đầy đủ lịch bảo dưỡng khuyến nghị và cách nhận biết sớm từng dấu hiệu tại bản lề thùng xe tải: dấu hiệu hỏng và lịch bảo dưỡng.
Là nhà sản xuất linh kiện thùng xe tải, Vật Tư Trường An cung cấp bản lề cửa sau và bản lề bửng đủ cỡ nhỏ, trung, đại với nhiều chất liệu từ thép mạ kẽm, inox 201, 304 đến inox đúc, giá tận xưởng, giao toàn quốc — lắp phù hợp cho hầu hết các dòng thùng xe tải đang lưu hành, từ thùng kín, thùng bạt đến thùng lửng.
Cần báo giá sỉ bản lề hoặc đặt hàng số lượng lớn theo bản vẽ, hãy gọi ngay hotline 0878 939 639 để được tư vấn chọn đúng cỡ, chất liệu và nhận giá sản xuất trực tiếp.
Nguyên lý cơ khí của bản lề — phân loại khớp, cách chịu tải và cơ chế mài mòn của trục — quyết định trực tiếp độ bền và độ êm khi đóng mở cửa thùng xe tải theo thời gian sử dụng.
Bản vẽ minh hoạ, kích thước theo sản phẩm thực tế.
Trước khi kết luận là bản lề mòn, loại trừ khả năng rẻ hơn: bản lề lắp sai chiều ngay từ đầu cũng cho đúng triệu chứng xệ và kênh mép. Nếu đúng là mòn thì kiểm tra độ rơ trục trước — xệ nhẹ có thể chèn thêm long đền, xệ nặng phải thay bản lề.
Căn cứ vào độ rơ của trục. Rơ ít, cánh còn khép được về đúng mép thì chèn long đền là đủ. Rơ nhiều, lá bản lề đã cong do quá tải lâu ngày thì chèn long đền chỉ giấu triệu chứng — phải thay, vì lá đã cong sẽ tiếp tục cong thêm.
Không nhất thiết. Kêu cót két và xệ cánh là hai sự cố khác nhau: kêu thường liên quan tới bôi trơn và bụi bẩn ở trục, còn xệ mới là dấu hiệu mòn rơ hoặc cong lá. Xem nguyên nhân và cách xử lý riêng cho tiếng kêu tại bài bản lề thùng xe tải bị kêu cót két.
Bản lề cửa sau lắp ở mép đứng của cửa hậu, trục quay thẳng đứng, cánh mở sang hai bên nên phải chịu lực kéo ngang và chống xệ cánh. Bản lề bửng lắp ở mép dưới của bửng, trục quay nằm ngang, bửng lật xuống làm sàn nâng hạ nên phải chịu lực ép thẳng đứng và va đập. Hai loại không thay thế lẫn nhau: cửa sau lo xoay ngang, bửng lo lật và chịu tải nặng từ trên xuống.
Thép mạ kẽm rẻ nhất nhưng dễ gỉ khi lớp mạ tróc tại điểm xoay, lâu ngày kẹt rít, chỉ hợp xe giá rẻ ít tiếp xúc ẩm. Inox 201 chống gỉ vừa phải, hợp thùng phổ thông chạy nội địa. Inox 304 chống ăn mòn tốt nhất, an tâm cho thùng đông lạnh và xe ven biển. Nếu xe hay gặp ẩm hoặc rửa nước áp lực cao, nên chọn inox để tránh gỉ và kẹt cơ cấu.
Với xe 5 tấn (thường lắp thùng kín hoặc bạt cỡ vừa), bản lề size trung là lựa chọn cân đối giữa độ bền và chi phí. Cửa sau nên bắt từ hai đến ba bản lề mỗi cánh tùy chiều cao; riêng bản lề bửng cần to bản hơn vì chịu tải đứng khi hạ bửng. Hãy đo trọng lượng và chiều cao cánh thực tế trước khi chốt số lượng và cỡ.
Bản lề bửng chịu lực ép thẳng đứng và va đập khi bửng đập xuống hoặc khi người đứng lên bốc xếp, nên với bửng dày và tải trọng lớn thì inox đúc là lựa chọn tốt vì trục dày, chịu lực và chống cong vượt trội. Với bửng nhẹ trên xe tải nhỏ thì inox 201 hoặc 304 cán thường đã đủ dùng, giúp tiết kiệm chi phí.
Giá bản lề phụ thuộc cỡ và chất liệu: thép mạ kẽm rẻ nhất, inox 201 ở mức trung bình, inox 304 và inox đúc cao hơn. Con số chốt còn tùy số lượng đặt và biến động vật tư từng đợt, lấy càng nhiều thì đơn giá càng mềm. Gọi 0878 939 639 để nhận báo giá sỉ chính xác theo bản vẽ và cấu hình thùng của bạn.
Cả hai cách đều dùng trong thực tế. Hàn cho liên kết liền khối, không lo tuột ốc khi rung xóc lâu ngày, nhưng khó tháo thay khi bản lề hỏng — phải cắt mài. Bắt bu lông (thường kèm đai ốc nyloc chống lỏng) tháo thay nhanh khi cần bảo trì, phù hợp vị trí dễ hỏng như bản lề bửng. Nhiều xưởng chọn bắt bu lông cho bản lề, hàn cho khung cố định ít tháo lắp.
Không có trị số milimet chung cho mọi thùng vì phụ thuộc chiều cao cánh, tải trọng và độ dày vật liệu — số đo cụ thể nên lấy theo bản vẽ hoặc thiết kế thùng thực tế. Nguyên tắc chung: chia đều khoảng cách giữa các bản lề dọc theo mép cánh, và thêm bản lề ở vùng chịu lực lớn hơn thay vì chỉ tăng kích thước bản lề tại đó.
