Chọn Bu Lông Nở Theo Nền Lắp: Bê Tông, Gạch Đặc, Gạch Rỗng

Bu lông nở inox dùng neo thiết bị vào nền bê tông

Bu lông nở inox giữ được hay bị tuột phụ thuộc phần lớn vào nền lắp. Phân biệt nở đạn, nở áo, tắc kê đạn và cách chọn đúng theo bê tông đặc, gạch rỗng, bê tông nhẹ.

Bu lông nở (tắc kê nở) chọn đúng loại theo nền lắp — không phải theo cỡ hay giá — vì cơ chế giữ chặt là ép cơ học vào thành lỗ, không phải kết dính. Nền đặc (bê tông, gạch đặc) dùng được nở nêm/nở áo; nền rỗng hoặc bở phải chuyển sang neo hóa chất (dùng keo epoxy cấy thép cho neo hóa chất) hoặc tắc kê chuyên dụng, nếu không neo sẽ tuột.

Cần mua theo cỡ M6–M20 và cách đọc cỡ ren so với cỡ mũi khoan, xem trang bu lông nở inox, mạ kẽm M6–M20 (tắc kê nở).

Bu Lông Nở Là Gì, Khác Gì Neo Móng?

Bu lông nở (còn gọi là tắc kê nở, neo cơ khí, expansion anchor) là loại bu lông neo sau khi bê tông đã đông cứng: khoan lỗ, đưa bu lông vào rồi siết để phần áo hoặc nêm bung ra, ép chặt vào thành lỗ và tạo lực bám. Đây là điểm khác biệt cốt lõi so với bu lông neo móng chữ J — loại phải đặt sẵn và đổ bê tông chôn kín ngay từ đầu.

Vì neo được sau khi thi công, bu lông nở rất linh hoạt: dùng để bắt giá đỡ, tủ điện, máy bơm, lan can, khung thiết bị lên tường và sàn bê tông có sẵn. Nhưng chính vì dựa vào lực ma sát cơ học để bám, hiệu quả của nó phụ thuộc rất nhiều vào chất lượng và loại nền lắp: nền đặc, cứng thì thành lỗ chịu được lực ép; nền rỗng hoặc bở thì thành lỗ vỡ khi neo bung và lực bám mất đi. Riêng chân trụ lan can inox bắt xuống sàn bê tông, cách phối bu lông nở với bu lông tay vịn và pát đỡ được tách riêng trong bài kích thước và cách lắp bu lông cầu thang inox.

Bu Lông Nở Thường Gặp Gồm Những Họ Nào?

Có ba họ thường gặp, mỗi họ hợp với một kiểu nền và kiểu tải khác nhau:

  • •Nở áo (sleeve anchor): thân bu lông có một ống áo kim loại bao ngoài. Khi siết đai ốc, áo bị nêm banh đều quanh chu vi lỗ. Lực bám trải trên diện tích lớn nên phù hợp cả bê tông lẫn gạch đặc.
  • •Nở nêm (wedge anchor): phần đuôi có một vòng nêm (clip) bung ra ở đáy lỗ khi kéo. Bám tốt trên bê tông đặc, thường được chọn khi tải kéo lớn, nhưng kén nền — nền yếu sẽ vỡ cục bộ.
  • •Tắc kê đạn (drop-in anchor): ống ren trong, đóng chốt cho bung ra rồi mới bắt ti ren/bu lông. Lắp âm mặt, thường dùng khi cần tháo lắp lại thiết bị; loại này phải đóng bằng dụng cụ riêng, các bước nằm ở bài lắp tắc kê đạn bằng setting tool.

Chọn sai họ neo cho nền là nguyên nhân thường gặp khiến bu lông nở bị tuột hoặc xoay tại chỗ; muốn xem một cỡ cụ thể, cỡ M10 có bảng mũi khoan, cờ-lê và chiều dài theo từng họ neo. Vì vậy việc đầu tiên trước khi chọn bu lông nở không phải là chọn cỡ, mà là xác định đúng nền sẽ khoan vào; muốn sàng nhanh theo nền và mức tải, dùng bộ chọn loại tắc kê theo nền và tải trọng.

Chọn Bu Lông Nở Theo Từng Loại Nền

Loại nềnLoại neo nên dùngVì sao / lưu ý
Bê tông đặc, mác thường trở lênNở áo; nở nêm (wedge) khi chịu tải kéo lớn như chân máy, giá treo nặng, kết cấu chịu rungThành lỗ chịu được lực ép nên nêm bám chắc
Gạch đặc (gạch thẻ nung)Nở áoNền giòn hơn bê tông: nở áo trải lực đều, nở nêm tập trung lực dễ nứt gạch; khoan xoay (tắt búa) để không vỡ mạch gạch
Gạch rỗng, gạch lỗ, block bê tông rỗngNeo hóa chất kết hợp lưới bao keo (bu lông neo hóa chất), hoặc nở chuyên dụng có áo dài trải qua nhiều váchNền "bẫy" nhất: neo cơ khí bung vào khoảng rỗng không bám được thành nào, bu lông nở thường không phải giải pháp đúng
Bê tông nhẹ, bê tông bọt (AAC)Neo hóa chất hoặc tắc kê nhựa/xoắn chuyên cho AAC theo khuyến cáo nhà sản xuấtVật liệu xốp, cường độ thấp, neo cơ khí thông thường khó bám

Bu Lông Nở Inox 304, Inox 316 Hay Mạ Kẽm: Chọn Theo Môi Trường

Chọn theo môi trường ăn mòn, vì vật liệu quyết định tuổi thọ của bu lông nở — quan trọng vì neo thường lắp cố định lâu dài, khó thay:

Vật liệu bu lông nởHợp môi trườngGhi chú khi chọn
Thép mạ kẽmTrong nhà, khô ráo, không ăn mònLựa chọn phổ thông; nơi ẩm hoặc ngoài trời lớp mạ xuống cấp, gỉ lan vào thân neo

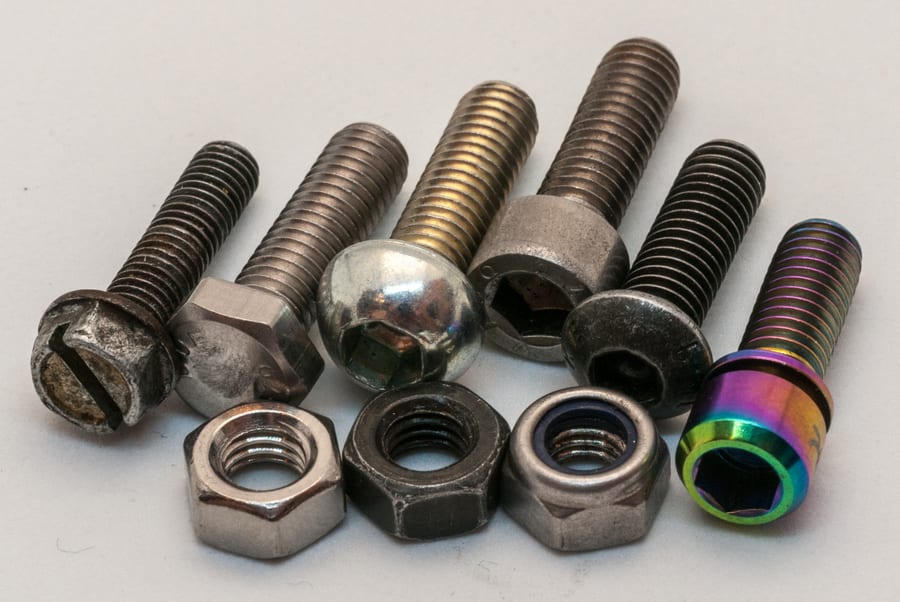

Inox 304 (SUS304)Ẩm, ngoài trời có mái che, nhà xưởngChống gỉ tốt cho phần lớn công trình dân dụng; xem thông số bu lông inox 304 từ M3–M48
Inox 316Hơi muối biển, hóa chất: công trình ven biển, bể xử lý nướcChịu ăn mòn clorua tốt hơn 304; so sánh ở bài inox 304 và 316 khác nhau thế nào

Chưa chắc nên chọn 304, 316 hay tránh xa 201 cho hạng mục cụ thể? Xem tổng quan đầy đủ tại bu lông inox: 201 vs 304 vs 316 — tiêu chuẩn, cấp bền, cách chọn.

Lưu ý: khi phối inox với nền kim loại khác vật liệu, cân nhắc ăn mòn điện hóa (galvanic) tại điểm tiếp xúc.

Lắp Bu Lông Nở Thế Nào Để Bám Hết Lực?

Phải lắp đúng kỹ thuật, vì ngay cả neo đúng loại cũng tuột nếu lắp sai. Ba lỗi hay gặp:

  • •Sai phi lỗ khoan: khoan đúng đường kính mũi ghi trên thân hoặc bao bì neo — lỗ rộng thì nêm không đủ ép, lỗ chật thì không đưa neo vào hết chiều sâu.
  • •Không thổi sạch bụi lỗ: bụi bê tông đọng ở đáy làm neo không tới đủ chiều sâu và giảm ma sát; phải thổi/hút sạch trước khi đặt neo.
  • •Siết chưa đủ hoặc quá momen: siết theo momen nhà sản xuất khuyến cáo cho từng cỡ — thiếu thì chưa bung hết, quá thì tuôn ren hoặc nứt nền.

Với M14, M16 hay bất kỳ cỡ nào, ký hiệu M là đường kính ren của thanh neo, không phải đường kính lỗ khoan. Đường kính mũi khoan, chiều sâu khoan, chiều dài neo và khoảng cách tối thiểu tới mép hoặc giữa các neo đều lấy theo catalogue hoặc chứng nhận của đúng model neo sẽ mua, vì mỗi hãng thiết kế phần áo/nêm khác nhau dù cùng đường kính danh nghĩa. Bu lông neo M16 chôn sẵn trong móng (khác bu lông nở khoan cấy sau) có bài riêng: bu lông neo M16 cho kết cấu, neo móng.

Giữ đủ khoảng cách từ neo tới mép bê tông và giữa các neo với nhau để vùng chịu lực không chồng lấn gây vỡ mép. Đặt gần hơn mức cho phép sẽ làm giảm tải chịu được dù neo và bê tông đều đạt chuẩn; tiêu chuẩn ACI 318 của Mỹ là một căn cứ thiết kế neo vào bê tông.

Bu Lông Nở Sắt Mạ Kẽm Khác Inox Thế Nào?

Bu lông nở sắt (nở thép, nở sắt mạ kẽm) làm từ thép carbon, thường có lớp mạ kẽm, hợp vị trí khô ráo trong nhà. Bu lông nở inox chống gỉ tốt hơn nên dùng nơi ẩm, ngoài trời hoặc gần hóa chất. Cả hai chọn theo loại nền và đường kính lỗ khoan, không chỉ theo vật liệu; xem thêm nhóm bu lông nở và cách bảo quản bu lông nở tồn kho.

Cỡ M8, M10, M12: Chọn Nền Trước, Cỡ Sau

Bu lông nở inox M8, M10 và M12 khác nhau ở cỡ ren thanh neo nên khác nhau ở tải thiết kế, nhưng cỡ không quyết định loại neo: nền lắp quyết định họ neo, môi trường quyết định inox 304 hay 316. Tải cụ thể của từng cỡ lấy theo catalogue hoặc chứng nhận của đúng lô, không suy từ cỡ ren.

  • •Bước 1 — nền: đối chiếu bảng loại nền ở trên để chọn nở áo, nở nêm hay chuyển sang neo hóa chất.
  • •Bước 2 — môi trường: ẩm hoặc ngoài trời có mái che dùng inox 304; hơi muối biển hoặc hóa chất dùng inox 316.
  • •Bước 3 — cỡ và chiều dài: nêu cả cỡ ren (M8, M10 hoặc M12) lẫn chiều dài thanh neo khi đặt hàng. Riêng M10 có bảng mũi khoan, cờ-lê và chiều dài theo từng họ neo.

Cần báo giá bu lông nở inox theo cỡ, xem bu lông nở M6–M20 hoặc gọi 0878 939 639.

Vì Sao Bu Lông Nở Không Có Lực Kéo Chung?

Vì lực kéo và lực cắt cho phép của bu lông nở thay đổi theo cỡ neo, chiều sâu chôn và mác bê tông thực tế. Mỗi dòng neo cơ khí được thử nghiệm và cấp chứng nhận riêng (ở Mỹ là báo cáo ICC-ES ESR, ở châu Âu là ETA — European Technical Assessment), với tải trọng thiết kế gắn liền với đúng model, đường kính và mác bê tông đã thử, nên không thể suy từ neo của hãng khác dù cùng kiểu wedge/sleeve.

Với hạng mục mang tải quan trọng (treo thiết bị nặng, kết cấu an toàn), hãy tra báo cáo chứng nhận (ESR/ETA) của đúng lô neo sẽ mua và tính hệ số an toàn, thay vì áp con số chung trên mạng.

Cần tư vấn chọn bu lông nở inox theo đúng nền lắp và tải trọng, liên hệ 0878 939 639 để được báo giá. Xem bảng giá bu lông nở theo size hoặc gọi trực tiếp để nhận báo giá theo số lượng.

Cùng chủ đề: Bảo Quản Bu Lông Nở Tồn Kho Chưa Lắp — Kiểm Ba Chỗ Bu Lông Thường Không Có; Phân Biệt Bu Lông Nở Chất Lượng Và Hàng Kém — Soi Kết Cấu, Không Chỉ Soi Vật Liệu; Tắc Kê Nổ Bắt Sàn Thùng Xe Bị Quay Tròn Trong Lỗ — không Siết Thêm Được Nữa. Xem trang tổng quan: neo móng cột thép.

Câu Hỏi Thường Gặp

❓ Bu lông nở khác bu lông neo móng chữ J ở điểm nào?

Bu lông nở neo được sau khi bê tông đã đông cứng — khoan lỗ rồi siết cho bung ép vào thành lỗ. Bu lông neo móng chữ J phải đặt sẵn và đổ bê tông chôn kín ngay từ đầu. Nở tiện cho lắp thiết bị lên nền có sẵn; J-bolt dùng cho móng thi công mới, đặt sẵn khi đổ bê tông; kích cỡ và tải theo thiết kế.

❓ Nền gạch rỗng có bắt được bu lông nở không?

Rất khó và không nên. Neo cơ khí bung vào khoảng rỗng sẽ không bám được thành nào nên dễ tuột. Với gạch rỗng, block bê tông rỗng hoặc bê tông nhẹ, nên chuyển sang neo hóa chất kết hợp lưới bao keo, hoặc dùng loại nở chuyên dụng cho gạch rỗng theo khuyến cáo nhà sản xuất.

❓ Khi nào cần dùng bu lông nở inox 316 thay vì inox 304?

Dùng inox 316 khi môi trường có hơi muối biển hoặc hóa chất ăn mòn — công trình ven biển, bể xử lý nước, khu vực nhiều hóa chất. Inox 304 đủ cho môi trường ẩm thông thường, ngoài trời có mái che, nhà xưởng. Vì neo lắp cố định lâu dài và khó thay, nên chọn dư vật liệu ngay từ đầu ở nơi ăn mòn mạnh.

❓ Khoảng cách tối thiểu giữa 2 bu lông nở là bao nhiêu?

Lấy theo catalogue hoặc chứng nhận của đúng model neo và tính toán thiết kế (ACI 318 là một căn cứ thiết kế). Đặt gần hơn mức cho phép khiến vùng bê tông nhận lực (dạng nón phá hoại) bị chồng lấn hoặc cắt cụt bởi mép, giảm tải chịu được thực tế dù neo đúng cỡ.
