Tiêu Chuẩn Thiết Kế Khung Thùng Xe Tải Theo Tải Trọng — Từ 1T Đến 15T

Vì Sao Thiết Kế Khung Thùng Phải Bám Theo Tải Trọng

Khung thùng (hay còn gọi là khung sàn) là bộ xương chịu lực của toàn bộ thùng xe tải. Mọi tải trọng hàng hóa, lực phanh, lực xóc khi xe vào ổ gà đều dồn xuống hệ dầm dọc và dầm ngang trước khi truyền sang chassis. Nếu khung được tính toán dư thừa thì xe nặng, hao nhiên liệu và giảm tải trọng hàng hữu ích; ngược lại nếu khung yếu, thùng sẽ võng, nứt mối hàn, xoắn vênh và mất an toàn khi lưu thông.

Tại Vật Tư Trường An, với vai trò là nhà sản xuất linh kiện thùng xe tải, chúng tôi nhận thấy nguyên nhân hỏng thùng phổ biến nhất không nằm ở tôn sàn mà nằm ở việc chọn sai quy cách thép và khoảng cách dầm. Bài viết này tập trung vào nguyên tắc thiết kế khung theo từng nhóm tải trọng từ 1 tấn đến 15 tấn.

Nguyên Tắc Bố Trí Hệ Dầm Khung Sàn

Một khung sàn tiêu chuẩn gồm ba thành phần chịu lực chính:

• •Dầm dọc chính (chassis sàn): chạy suốt chiều dài thùng, thường bố trí 2 đến 4 thanh, là xương sống đỡ tải và liên kết trực tiếp với chassis xe.
• •Dầm ngang: vuông góc với dầm dọc, chia đều theo chiều dài thùng, có nhiệm vụ phân bố tải đều xuống dầm dọc và chống võng cục bộ cho tôn sàn.
• •Dầm biên (xà ngoài): viền quanh chu vi sàn, tạo điểm bắt cho thành thùng và tăng độ cứng chống xoắn.

Nguyên tắc vàng khi bố trí: tải trọng càng lớn thì khoảng cách giữa các dầm ngang càng phải thu nhỏ và tiết diện thép càng phải tăng. Khoảng cách dầm ngang thông dụng dao động từ 250mm đến 500mm tùy nhóm tải. Đặt dầm thưa giúp nhẹ thùng nhưng dễ võng sàn; đặt dầm dày giúp cứng vững nhưng tăng tự trọng, vì vậy cần cân đối đúng theo tải thiết kế.

Chọn Quy Cách Thép Hộp / Thép Chữ C Theo Tải

Vật liệu khung phổ biến gồm thép hộp vuông, thép hộp chữ nhật, thép chữ C và thép chữ U. Nguyên tắc chung:

• •Xe nhỏ 1 đến 2,5 tấn: ưu tiên thép hộp 40x40 hoặc 40x80 cho dầm dọc, dầm ngang dùng hộp 40x40, độ dày 2,0 đến 2,5mm.
• •Xe trung 3,5 đến 5 tấn: dầm dọc dùng hộp 50x50 hoặc 50x100, dầm ngang 50x50, độ dày 2,5 đến 3,0mm.
• •Xe nặng 8 đến 10 tấn: dầm dọc nên dùng thép chữ C hoặc U100, dầm ngang hộp 60x40, độ dày 3,0 đến 4,0mm.
• •Xe siêu trường 12 đến 15 tấn: dầm dọc dùng U100 đến U120 hoặc thép chữ C cao bản, dầm ngang 60x40 trở lên, độ dày 4,0 đến 5,0mm.

Thép chữ C và chữ U có mô-men chống uốn lớn hơn thép hộp cùng khối lượng, nên với xe tải nặng người ta ưu tiên dùng cho dầm dọc chính để chống võng theo phương dọc.

Bảng Tra Tải Trọng — Quy Cách Thép & Khoảng Cách Dầm

Bảng dưới đây mang tính tham khảo thiết kế, giúp hình dung tương quan giữa tải trọng và quy cách khung:

Đây là dải giá trị tham khảo theo kinh nghiệm sản xuất; con số chính xác phải dựa trên bản vẽ kết cấu cụ thể của từng dòng xe.

Hệ Số An Toàn Trong Tính Toán Khung

Khi tính khung, kỹ sư không lấy đúng tải định mức mà nhân thêm hệ số an toàn để dự phòng quá tải, lực động và lực xóc. Trong thực tế:

• •Hệ số an toàn tĩnh thường lấy từ 1,5 đến 2,0 lần tải định mức.
• •Với xe chạy đường xấu, công trình, mỏ đá nên nâng hệ số lên 2,0 đến 2,5 để chịu lực va đập.
• •Ứng suất làm việc của thép phải nhỏ hơn giới hạn chảy chia cho hệ số an toàn, tránh biến dạng dẻo vĩnh viễn.

Hệ số an toàn cũng bù cho hao mòn theo thời gian, mối hàn giảm bền và rỉ sét làm mỏng tiết diện thép.

Liên Kết Khung Với Chassis Xe

Khung thùng không được hàn cứng trực tiếp vào chassis vì chassis xe có độ võng đàn hồi riêng; hàn cứng sẽ gây nứt khung. Cách liên kết tiêu chuẩn là dùng bu lông quang, hay còn gọi là U-bolt (bu lông chữ U) kẹp ôm dầm dọc khung vào dầm dọc chassis.

• •Bu lông quang cho phép khung và chassis có dịch chuyển tương đối nhỏ, hấp thụ xoắn.
• •Số lượng và đường kính bu lông quang tăng theo tải; xe 10 đến 15 tấn cần bu lông quang lớn và bố trí dày hơn.
• •Nên lót đệm gỗ hoặc cao su giữa khung và chassis để giảm chấn và chống mài kim loại.

Việc chọn đúng bu lông quang và các linh kiện liên kết quyết định độ bền lâu dài của cả thùng xe.

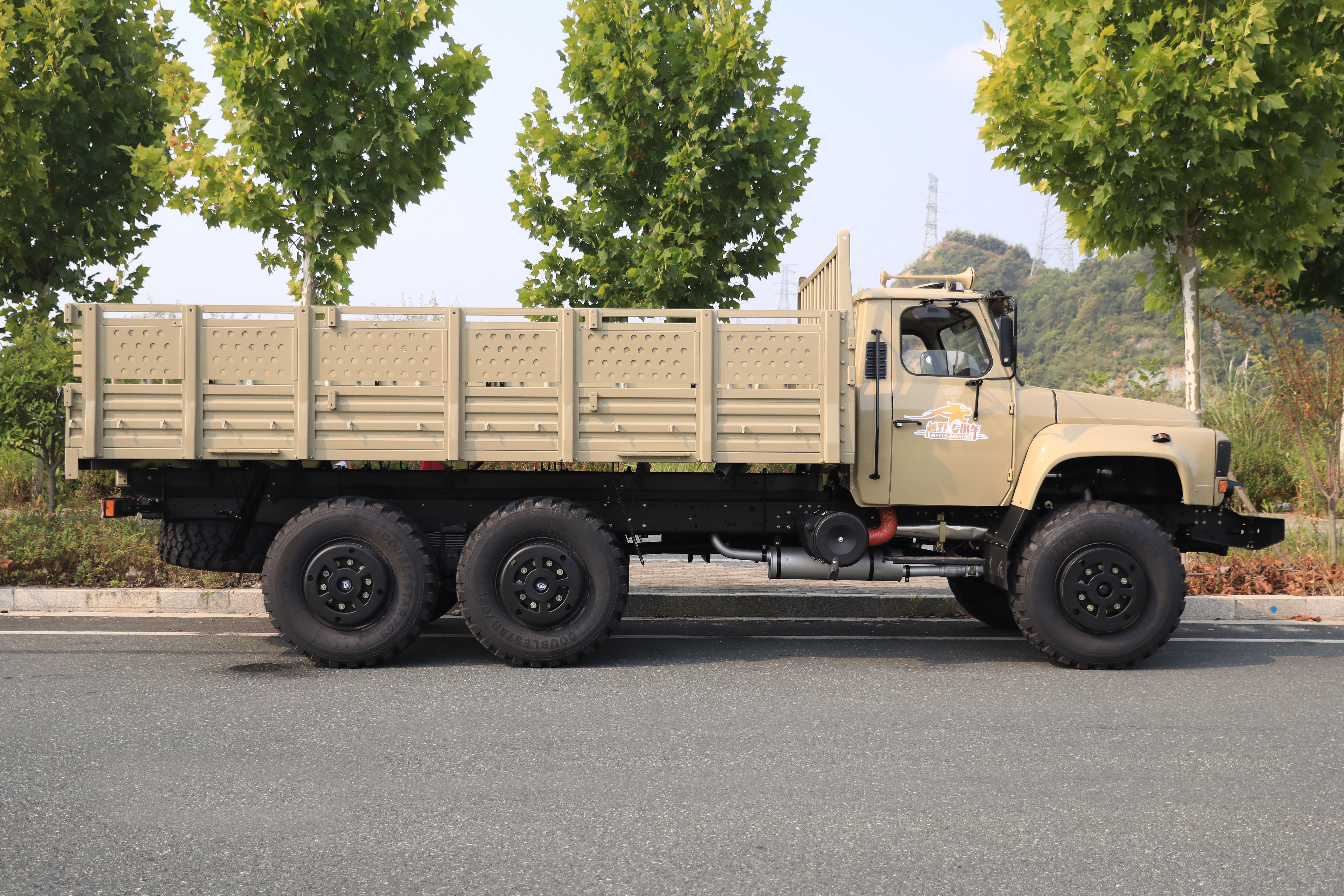

Chống Xoắn, Chống Võng Và Mạ Kẽm Chống Gỉ

Để khung không bị xoắn khi xe vào cua hoặc một bánh lên gờ, cần tăng cứng bằng dầm biên khép kín, thêm thanh giằng chéo ở khu vực giữa thùng và đảm bảo mối hàn liên tục đủ chiều dài. Chống võng theo phương dọc đạt được bằng cách tăng chiều cao tiết diện dầm dọc thay vì chỉ tăng độ dày.

Về chống gỉ, thép khung tiếp xúc trực tiếp với nước, bùn và muối đường nên cần mạ kẽm nhúng nóng hoặc sơn lót chống gỉ kỹ trước khi sơn phủ. Mạ kẽm giúp kéo dài tuổi thọ khung gấp nhiều lần so với thép đen sơn thường, đặc biệt với xe chở hàng ẩm hoặc hóa chất.

Lưu Ý Quan Trọng & Liên Hệ Tư Vấn

Các thông số trong bài là cơ sở tham khảo thiết kế. Với mỗi dòng xe, mỗi mục đích sử dụng, bạn cần tham khảo kỹ sư kết cấu và tuân thủ quy định đăng kiểm hiện hành về tải trọng, kích thước thùng và an toàn kỹ thuật. Không tự ý thay đổi quy cách khung khiến xe vượt chuẩn đăng kiểm.

Vật Tư Trường An là nhà sản xuất cung cấp đầy đủ thép hộp, thép chữ C, thép U, bu lông quang và toàn bộ linh kiện thùng xe tải đúng quy cách theo từng nhóm tải trọng. Chúng tôi sẵn sàng tư vấn chọn vật tư phù hợp bản vẽ của bạn và cung cấp linh kiện đồng bộ cho thùng xe số lượng lớn.

Gọi ngay hotline 0983 080 787 để được kỹ thuật của Trường An tư vấn quy cách khung thùng và báo giá vật tư tận xưởng.
