Công Cụ Tính Số Cóc Nối Lồng Thép Theo Thiết Kế

Cóc nối là phụ kiện liên kết hai đoạn cốt thép chủ của lồng thép bằng bu lông chữ U, bản mã và đai ốc, không cần hàn. Nhập số cốt thép chủ, số mối nối/cọc, số cóc mỗi mối nối và số cọc theo bản vẽ thiết kế công trình — công cụ tính ra tổng số cóc nối, bản mã và đai ốc cần mua, không tự đặt số mặc định. Xem thêm về sản phẩm tại cóc nối lồng thép.

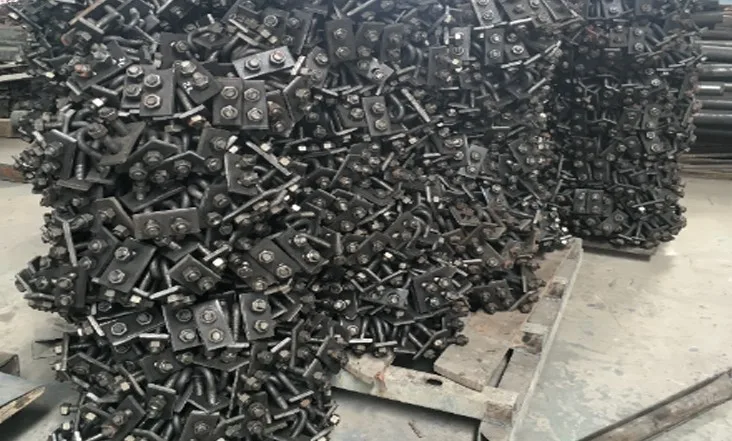

Cóc nối lồng thép — bu lông chữ U, bản mã và đai ốc, nhiều kiện đã lắp sẵn
🧮

Công cụ tính số cóc nối lồng thép

Công thức tính theo số liệu bạn nhập từ bản vẽ thiết kế thực tế của công trình — công cụ không tự đặt số mặc định. Số mối nối/cọc và số cóc mỗi mối nối do thiết kế quyết định, công cụ không suy diễn hay áp tiêu chuẩn chung.

Nhập đủ thông tin để tính
Giả định tính toán: 1 cóc nối = 1 bản mã; mỗi cóc có 2 đầu ren, mỗi đầu siết 1 đai ốc nên tổng đai ốc = tổng số cóc × 2. Số mối nối/cọc và số cóc mỗi mối nối do bản vẽ thiết kế công trình quyết định — công cụ không tự suy diễn hay áp mặc định.

Kết quả chỉ để tham khảo số lượng cần mua, không thay thế thiết kế kết cấu. Gọi 0878 939 639 để được tư vấn quy cách cóc nối phù hợp với đường kính cốt thép chủ.

Mối nối lồng thép bằng cóc nối: số cốt thép chủ, số mối nối mỗi cọc, số cóc mỗi mối và số cọc
n là số thanh cốt thép chủ, m là số mối nối lồng thép mỗi cọc, c là số cóc nối trên mỗi thanh tại một mối nối, N là số cọc. Tổng cóc = n × m × c × N × (1 + dự phòng %), làm tròn lên; bản mã bằng tổng cóc, đai ốc bằng tổng cóc × 2. Các số lấy theo bản vẽ thiết kế.

Bản Vẽ Minh Hoạ Cóc Nối Lồng Thép

Hình chiếu cạnh — ôm cốt thép chủ2 thanh cốt thép chủBu lông chữ U(M12–M16)Bản mã (dày theo nhà sản xuất)Siết 2 đai ốc đầu renD18–D32 (cốt thép chủ, theo một nhóm nguồn)Bản mã — nhìn từ trênDài: theo nhà sản xuấtRộngtheo NSX2 lỗ xuyên bu lông chữ U — dày 5/8/10mm theo nhà sản xuấtBản vẽ minh hoạ, kích thước bản mã theo catalog nhà sản xuất.

Bản vẽ minh hoạ, kích thước theo sản phẩm thực tế.

Công cụ này tính như thế nào?

Công thức: Tổng số cóc = số cốt thép chủ × số mối nối/cọc × số cóc mỗi mối nối × số cọc × (1 + dự phòng%/100), làm tròn lên. Tổng bản mã lấy bằng tổng số cóc (giả định 1 cóc = 1 bản mã), tổng đai ốc bằng tổng số cóc nhân 2 (mỗi cóc có 2 đầu ren, mỗi đầu 1 đai ốc). Số mối nối/cọc và số cóc mỗi mối nối do bản vẽ thiết kế công trình quyết định — công cụ không tự suy diễn hay áp một con số mặc định nào.

Cần tư vấn quy cách cóc nối phù hợp đường kính cốt thép chủ? Gọi 0878 939 639 hoặc xem thêm cóc nối lồng thép. Ống thép siêu âm, cữ định vị và ống vách của cùng cọc nằm trong các vật tư khác của một cọc khoan nhồi. Muốn tính cả cữ định vị và ống siêu âm cho cùng cọc, dùng công cụ tính vật tư cọc khoan nhồi; nếu thiết kế nối thép chủ bằng coupler thay vì cóc thì xem coupler nối thép và cữ định vị lồng thép.

Câu Hỏi Thường Gặp

❓ Công cụ có tự tính số mối nối theo tiêu chuẩn không?

Không — số mối nối, số cóc mỗi mối do bản vẽ thiết kế công trình quyết định, công cụ chỉ nhân ra tổng số cần mua, không tự suy diễn hay áp mặc định.

❓ Vì sao tổng đai ốc luôn gấp đôi tổng số cóc?

Vì công cụ giả định mỗi cóc nối có 2 đầu ren, mỗi đầu siết 1 đai ốc — đây là giả định tính toán ghi rõ trong công cụ, số lượng đai ốc thực tế cần đối chiếu quy cách cóc nối của công trình.

❓ Dự phòng % để trống thì có tính sai không?

Không. Ô dự phòng % được phép để trống, khi đó công cụ tự hiểu là 0% và tính đúng theo 4 số liệu bắt buộc còn lại (số cốt thép chủ, số mối nối/cọc, số cóc mỗi mối, số cọc).
