Cùm đỡ ống, cùm đỡ vè xe tải là gì
Cùm đỡ (còn gọi là cùm kẹp, đai ôm ống, kẹp ống) là chi tiết nhỏ nhưng giữ vai trò quan trọng trong việc kẹp giữ, cố định và đỡ các đường ống tròn, vè chắn bùn cùng đường dây trên thùng và khung xe tải. Tuy kích thước khiêm tốn, một bộ cùm đỡ lắp đúng quy cách giúp toàn bộ hệ thống ống dẫn, dây điện và vè chắn bùn đứng yên ổn định, không rung lắc, không xê dịch trong suốt quá trình xe vận hành trên đường xấu.
Trên một chiếc xe tải hoàn chỉnh, cùm đỡ đảm nhận đồng thời nhiều nhiệm vụ:
- •Kẹp giữ ống tròn: ôm chặt ống dẫn khí, ống thủy lực, ống xả phụ hoặc ống nước theo đúng đường đi đã thiết kế.
- •Đỡ vè chắn bùn: cây đỡ vè bắt vào khung xe, giữ tấm vè chắn bùn cố định, hạn chế bung khi gặp ổ gà.
- •Cố định đường ống và dây điện: gom dây, đi dây gọn gàng dọc theo dầm thùng, tránh dây võng, cọ xát đứt vỏ.
- •Chống rung: lớp cao su trong cùm hấp thụ rung động, bảo vệ ống và mối nối khỏi nứt gãy do mỏi.
Là nhà sản xuất linh kiện thùng xe tải, Vật Tư Trường An gia công đầy đủ các loại cùm đỡ ống và cùm đỡ vè bằng inox theo nhiều đường kính, phục vụ đóng mới và sửa chữa thùng xe. Bạn có thể xem thêm trong nhóm linh kiện thùng xe.
Phân loại cùm đỡ ống và cùm đỡ vè
Tùy vị trí lắp và đối tượng cần giữ, cùm đỡ được chia thành ba nhóm chính:
- •Cùm cao su ôm ống (chống rung): thân kẹp có lót cao su hoặc làm hoàn toàn bằng cao su định hình, ôm trọn thân ống. Loại này phù hợp ống dẫn khí, ống thủy lực, ống nhiên liệu, nơi cần chống rung và chống trầy bề mặt ống.

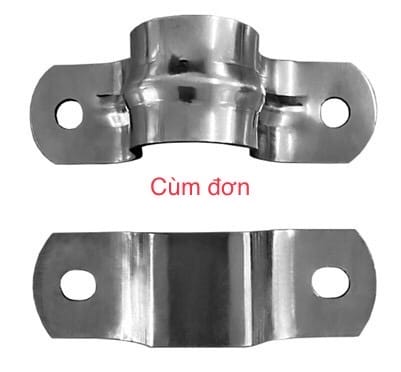

- •Cùm đơn inox kẹp ống: vành kẹp bằng inox dập định hình, bắt một bu lông siết chặt ống vào mặt phẳng. Cùm đơn dùng cho ống cứng, ống thoát nước, ống điện luồn dây, cần độ giữ chắc và chịu lực tốt.

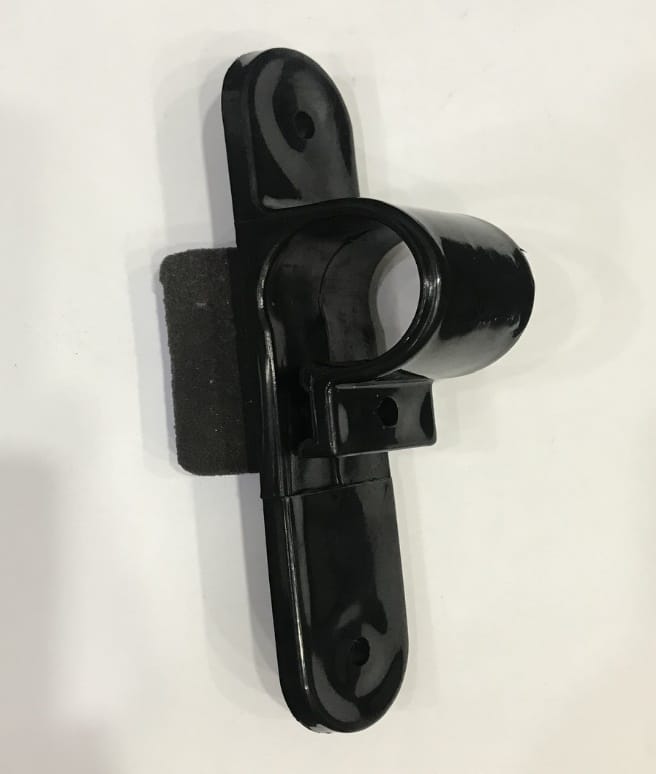

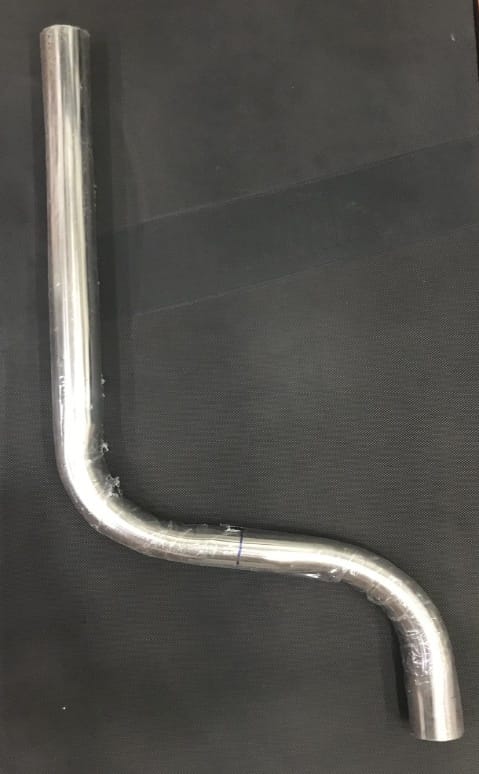

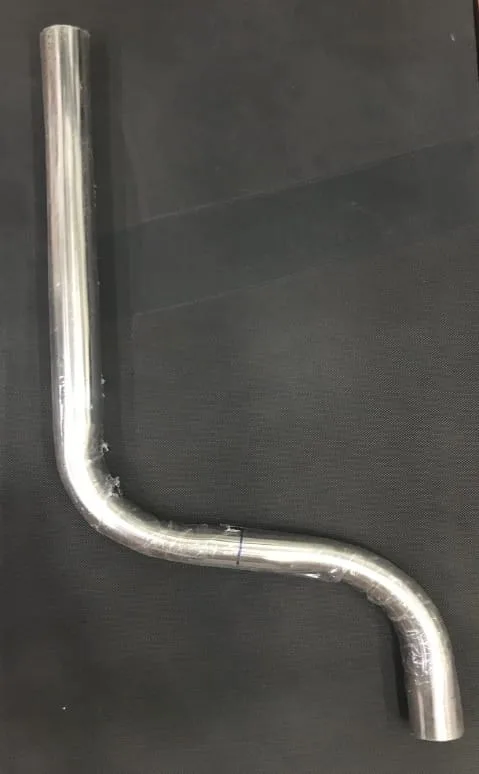

- •Cùm và cây đỡ vè chắn bùn: gồm thanh cây đỡ bắt vào khung gầm hoặc dầm thùng, đầu kia gắn cùm hoặc đế bắt tấm vè. Đây là bộ giữ vè chắn bùn phía sau bánh xe, thường xuyên bị gió và bùn đất văng lên tác động khi xe chạy.
Mỗi nhóm còn có nhiều cỡ theo đường kính ống và độ dày vật liệu, giúp thợ đóng thùng chọn đúng chi tiết cho từng vị trí.
Vật liệu chế tạo cùm đỡ
Vật liệu quyết định tuổi thọ của cùm đỡ, nhất là khi chi tiết này nằm dưới gầm và đuôi xe, nơi tiếp xúc trực tiếp nước mưa, bùn, muối mặn và hóa chất rửa đường.
- •Inox 304: vành cùm và cây đỡ vè làm bằng inox 304, ít bị gỉ sét hơn thép thường trong môi trường ẩm ướt thông thường nên phù hợp xe chạy đường dài. Xe thường xuyên chạy vùng biển nhiều hơi muối nên kiểm tra định kỳ hoặc cân nhắc inox 316, vì inox 304 vẫn có thể bị rỗ bề mặt khi tiếp xúc muối kéo dài.
- •Cao su EPDM chống rung: lớp lót cao su EPDM đàn hồi, hấp thụ rung động và bảo vệ bề mặt ống khỏi trầy xước. EPDM thường bền với nắng, mưa, ozon và nước nóng hơn nhiều loại cao su thông thường, nhưng không phù hợp tiếp xúc thường xuyên với dầu khoáng hoặc nhiên liệu (theo bảng tương thích hoá chất của các hãng gioăng, phớt) — vị trí có dầu, nhiên liệu cần hỏi trước loại lót phù hợp.
Sự kết hợp inox 304 cho phần khung và cao su EPDM cho phần ôm ống tạo ra bộ cùm đỡ vừa cứng cáp vừa êm, là cấu hình Vật Tư Trường An áp dụng cho các dòng cùm cao cấp.
Bảng quy cách cùm đỡ theo đường kính ống
Hiện có cùm phi 27 với 5 loại: sắt, sắt lót cao su, inox 430, inox 430 lót cao su và inox 304 lót cao su. Cỡ phi khác: báo đường kính ngoài của ống để được báo cỡ đang có hàng.
| Loại cùm | Hợp với | Ứng dụng thường gặp | Cỡ |
|---|
| Cùm lót cao su ôm ống | Ống cần chống rung, chống trầy | Ống khí, ống thủy lực, bó dây điện (vị trí có dầu: hỏi trước loại lót chịu dầu) | phi 27 có sẵn; cỡ khác liên hệ |
| Cùm đơn kẹp ống (sắt, inox) | Ống cứng | Ống thoát nước, ống luồn dây | phi 27 có sẵn; cỡ khác liên hệ |
| Cây đỡ vè | Vè chắn bùn | Giữ vè chắn bùn sau bánh xe | liên hệ |
Nguồn: bảng giá Hồng Thuận 09/10/2026.
Khi đặt hàng, báo đường kính ngoài của ống và vị trí lắp để được tư vấn đúng loại cùm.
Cách lắp cùm đỡ đúng kỹ thuật
Lắp cùm đỡ không khó nhưng cần làm đúng trình tự để mối kẹp chắc và không làm móp ống:
- •Bước 1: Xác định vị trí và đường đi của ống, đánh dấu khoảng cách giữa các cùm đều nhau (theo hướng dẫn lắp của nhà sản xuất ống hoặc xe; ống mềm, ống nhỏ cần cùm dày hơn ống cứng).
- •Bước 2: Khoan lỗ bắt cùm vào dầm thùng hoặc khung, dùng đúng cỡ bu lông theo lỗ cùm.
- •Bước 3: Đặt ống vào lòng cùm, với cùm cao su thì lồng ống qua lớp đệm; với cùm đơn thì ôm vành kẹp quanh ống.
- •Bước 4: Siết bu lông vừa lực, đủ giữ chắc nhưng không bóp bẹp ống. Ống mềm cần chừa khe co giãn nhiệt.
- •Bước 5: Với cây đỡ vè, bắt chân vào khung trước, sau đó gắn tấm vè và căn chỉnh cho vè song song mặt đường.
Vì sao nên chọn cùm đỡ inox 304
- •Ít gỉ sét hơn thép thường dưới mưa và bùn, giữ thẩm mỹ cho gầm và đuôi xe; vùng muối mặn nên kiểm tra định kỳ.
- •Độ bền cơ học phù hợp tải rung của ống, dây và vè chắn bùn trong điều kiện sử dụng thông thường.
- •Tuổi thọ thường dài hơn cùm sắt mạ kẽm trong cùng điều kiện, nhưng vẫn nên kiểm tra độ siết định kỳ.
- •Kết hợp lót cao su EPDM giúp êm, giảm rung, bảo vệ ống và dây.
So với cùm sắt mạ kẽm có thể bong lớp mạ rồi gỉ khi bị trầy xước, cùm inox 304 thường ít phải thay thế hơn nên giảm công bảo trì về lâu dài. Xem thêm các linh kiện thùng xe đồng bộ để hoàn thiện chiếc thùng.
Báo giá sỉ cùm đỡ ống, đỡ vè xe tải
Vật Tư Trường An là nhà sản xuất trực tiếp nên báo giá cùm đỡ ống và cùm đỡ vè là giá trực tiếp cho xưởng đóng thùng, gara sửa chữa và đại lý phụ tùng mua số lượng lớn. Chúng tôi nhận gia công theo bản vẽ, cung cấp đa dạng đường kính và độ dày, giao hàng toàn quốc.
Gọi ngay hotline 0878 939 639 để được tư vấn chọn đúng loại cùm và nhận bảng báo giá sỉ mới nhất. Ống rung lắc dù cùm chưa lâu? Xem nguyên nhân và cách xử lý cùm đỡ ống bị lỏng.
