Cóc Nối Thép — Cóc Nối Lồng Thép Cọc Khoan Nhồi
Trả lời nhanh: cóc nối thép (cóc nối lồng thép, U-bolt nối thép) là bu lông chữ U kẹp cùng bản mã, dùng nối hoặc gia cường mối nối các thanh thép chủ khi hạ lồng thép xuống hố khoan nhồi, thay thế hoặc bổ sung cho buộc dây. Theo catalog nhà sản xuất có 3 cỡ thân (M12/M14/M16), chọn theo đường kính thép chủ và môi trường thi công.

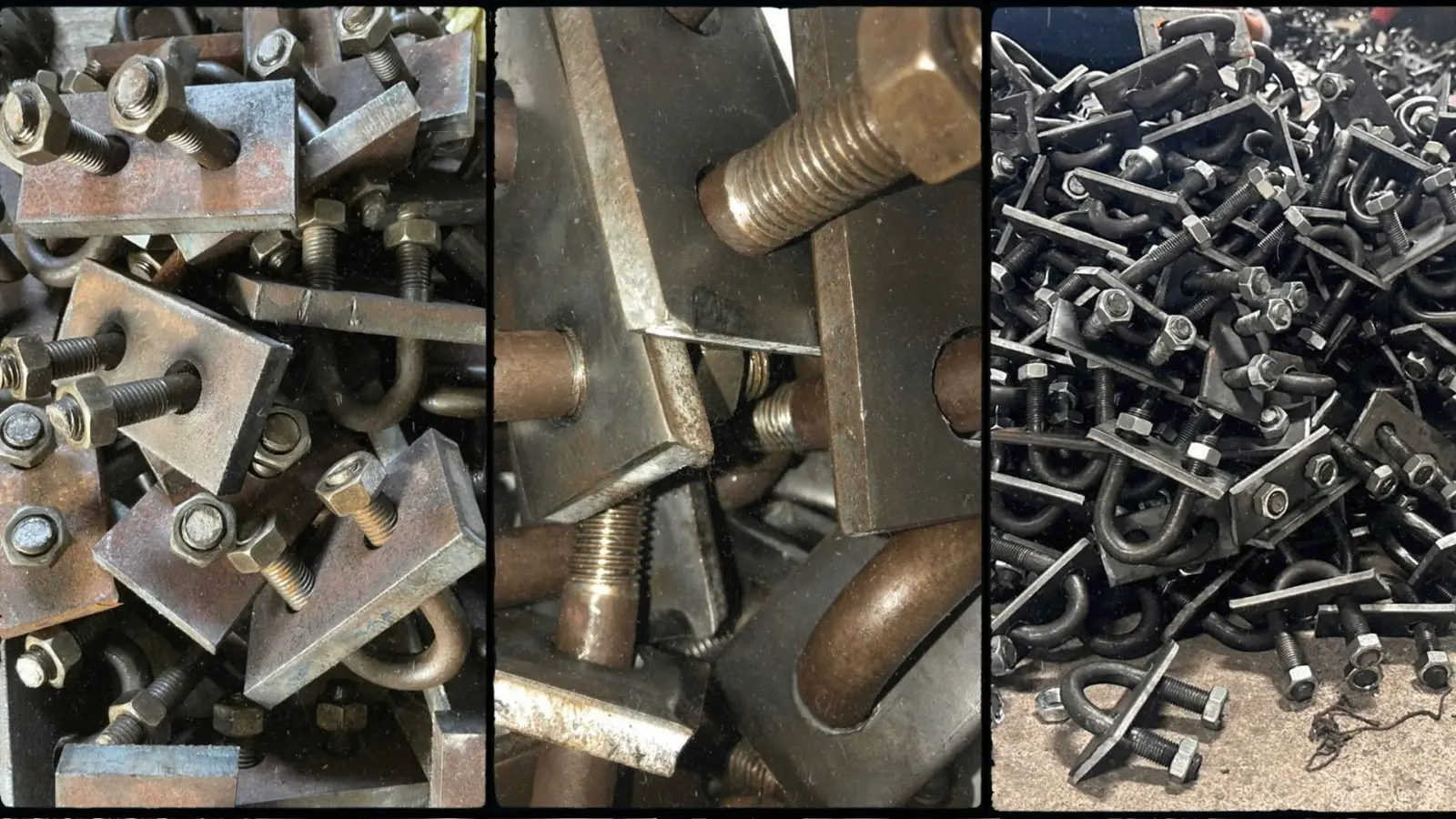

Cóc Nối Lồng Thép Là Gì? Cấu Tạo
Cóc nối lồng thép (còn gọi cóc nối thép, U-bolt nối thép) là phụ kiện cơ khí gồm 4 phần: thân bu lông chữ U (hai đầu ren đủ dài để luồn qua bản mã và siết đai ốc), bản mã — tấm thép có 2 lỗ để luồn hai đầu ren qua, long đền và đai ốc siết chặt. Khi siết, bản mã kẹp ép hai thanh thép chủ nằm cạnh nhau trong lồng thép, tạo mối nối cơ khí truyền lực kéo/nén giữa hai đoạn lồng — không cần hàn nhiệt hay buộc dây thủ công tại vị trí đó.
Vật Tư Trường An cung cấp cóc nối lồng thép theo cỡ và lớp phủ dưới đây. Khi nhận hàng, tự kiểm bằng cách: đối chiếu kích thước thân/ren/bản mã với đơn đặt, vặn thử ren bằng tay phải êm (không kẹt, không lỏng), lớp mạ phải đều màu và không bong tróc — xem đầy đủ checklist nghiệm thu bên dưới.
Cóc nối lồng thép cũng có hình dạng chữ U, nhưng khác hẳn bu lông chữ U (quang nhíp) dùng cho xe tải — hai sản phẩm phục vụ hai ngành khác nhau (xây dựng vs vận tải), đo và đặt hàng theo hai bộ kích thước riêng.
Muốn hình dung cóc nối nằm ở đâu trong cọc? Xem cọc khoan nhồi là gì — cấu tạo và quy trình thi công.
Cách Đọc Ký Hiệu Cóc Nối
Ký hiệu thường viết dạng M[cỡ thân]-D[thép 1]-D[thép 2]. Ví dụ M16-D25-D22 nghĩa là: thân cóc nối cỡ M16, dùng nối một thanh thép chủ đường kính D25 với một thanh thép chủ đường kính D22 (hai thanh không nhất thiết cùng cỡ). Xem bảng chọn bên dưới để tra cỡ M phù hợp với cặp đường kính thép chủ thực tế.
Cóc Nối So Với Buộc Dây, Coupler Và Hàn
| Cách nối | Tốc độ thi công | Cần thiết bị |
|---|---|---|
| Buộc dây (mối nối chính theo TCVN 9395:2012) | Chậm hơn, làm tay | Dây buộc, kìm buộc |
| Cóc nối (U-bolt) | Nhanh, siết bằng cờ lê/máy siết | Cờ lê hoặc máy siết bu lông |
| Coupler (ống ren nối) | Cần gia công ren đầu thanh thép trước | Máy ren hoặc thép ren sẵn từ nhà máy |
| Hàn | Cần thợ hàn có tay nghề | Máy hàn, làm thay đổi tính chất thép tại mối hàn do nhiệt |
Chọn cách nối nào theo chiều dài cọc và điều kiện thi công: xem buộc dây, cóc nối hay coupler — chọn theo chiều dài cọc.
Bản Vẽ Cấu Tạo Cóc Nối Lồng Thép
Bản vẽ minh hoạ, kích thước theo sản phẩm thực tế.
Bản vẽ minh hoạ theo kích thước phổ biến trên thị trường; kích thước cụ thể theo từng lô hàng.

Chọn Cóc Nối: 3 Quyết Định Độc Lập
Cỡ thân, độ dày bản mã và lớp phủ là ba lựa chọn riêng biệt, không phải một hàng cố định: cùng cỡ M16 vẫn có bản mã 8mm hoặc 10mm, tùy catalog từng nhà sản xuất.
1. Cỡ thân theo thép chủ (tham khảo thị trường)
| Cỡ thân | Đường kính thép chủ tương thích |
|---|---|
| M12 | Chưa có dải riêng biệt đáng tin — một số nguồn ghi dùng chung D18–D32 với M14/M16, chưa phân biệt rõ |
| M14 | D22–D25 (1 nguồn); một số nguồn khác ghi D20–D32 |
| M16 | D25–D32 (nhiều nguồn trong số đã tra ghi dải này) |
Nguồn: catalog các nhà cung cấp cóc nối trên thị trường (dải được ghi nhiều nhất).
Cỡ cuối cùng theo chỉ định của kỹ sư thiết kế và tải trọng thực tế của công trình.
2. Bản mã
Hay gặp theo catalog các nhà cung cấp đã tra: 50×100mm, độ dày 5mm / 8mm / 10mm — cả 3 độ dày này thường có ở nhiều cỡ thân (không phải 1 cỡ thân chỉ đi với 1 độ dày cố định). Một số nhà sản xuất chào kích thước bản mã khác. Độ dày chọn theo tải trọng công trình và quy cách của từng nhà sản xuất, không theo cỡ thân.
3. Lớp phủ
| Lớp phủ | Chọn khi |
|---|---|
| Thép đen (không mạ) | Môi trường khô ráo, chờ đổ bê tông trong thời gian ngắn |
| Xi trắng xanh (mạ điện phân) | Tiếp xúc ẩm ngắn hạn trước khi đổ bê tông, công trình phổ thông |
| Mạ kẽm nhúng nóng (hot-dip galvanized) | Ven biển, tiếp xúc nước ngầm lâu, hoặc chưa rõ điều kiện — chọn phương án an toàn hơn |
Lớp phủ chọn theo môi trường và thời gian chờ đổ bê tông — độc lập với cỡ thân. Cần tính nhanh số lượng cóc theo chiều dài cọc, dùng công cụ tính số cóc nối. Gửi đường kính thép chủ thực tế qua Zalo/hotline để nhận tư vấn cỡ phù hợp và báo giá.
Vật Liệu Và Cấp Bền
Vật liệu phổ biến trên thị trường cho cóc nối lồng thép là thép carbon CT3 hoặc S45C. Cấp bền bu lông (nếu nhà sản xuất công bố) thường theo quy ước quốc tế ISO 898-1 — số đầu × 100 = giới hạn bền kéo tối thiểu (Rm, MPa):
| Cấp bền | Rm tối thiểu (MPa) |
|---|---|
| 4.6 | 400 |
| 5.6 | 500 |
| 8.8 | 800 (≤M16) / 830 (>M16) |
Nguồn: ISO 898-1 — cấp bền chung của bu lông thép carbon, không phải kết quả thử của một lô hàng cụ thể.
Bước ren hệ mét thô theo ISO 261/262: M12 = 1.75mm, M14 = 2.0mm, M16 = 2.0mm.
Biến Thể 2, 3, 4 Thép Chủ
2 thép chủ (thường gặp)
Bản mã 2 lỗ, 1 cóc nối kẹp 2 thanh thép chủ cạnh nhau.
3 thép chủ
Bản mã dài hơn, 3 lỗ hoặc 2 cóc nối ghép — kích thước và cách bố trí theo bản vẽ thiết kế cụ thể, không có kích thước cố định.
4 thép chủ (ví dụ ký hiệu M16-4D25)
Bản mã lớn hơn, bố trí 4 thanh thép chủ cùng lúc — đặt theo bản vẽ, liên hệ để được tư vấn cấu hình phù hợp.
Lắp Đặt Đúng Trình Tự

- Đặt hai thanh thép chủ áp sát nhau tại vị trí cần nối.
- Luồn thân bu lông chữ U ôm quanh hai thanh thép chủ.
- Lắp bản mã vào hai đầu ren đã luồn qua.
- Siết hai đai ốc xen kẽ từng nấc (siết đều hai bên, không siết hết một bên trước) để bản mã ép khít, không lệch tâm.
- Kiểm khe hở bản mã sau khi siết — bản mã phải áp phẳng, không còn khe hở nhìn thấy ở hai đầu.
Siết đủ lực để bản mã áp khít, không còn khe hở (xem cách kiểm tại mục sự cố bên dưới); lực siết theo chỉ định của thiết kế. Cóc nối giữ đúng vị trí tại từng mối nối — để giữ đúng vị trí và khoảng cách bảo vệ cho toàn bộ lồng thép trong hố khoan, xem thêm cữ định vị, con kê thép.
Nghiệm Thu Khi Nhận Hàng
- Kích thước thân, ren và bản mã đúng với đơn đặt hàng.
- Ren vặn thử bằng tay phải êm — không kẹt, không lỏng.
- Lớp mạ đều màu, không bong tróc hoặc trầy xước lộ thép nền.
- Cấp bền dập nổi trên thân (nếu nhà sản xuất có dập) khớp với cấp đã đặt.
- CO/CQ kèm lô hàng (nếu nhà cung cấp cấp loại giấy này cho lô đó).
Thí Nghiệm Cóc Nối Thép: Có Cần Thử Nghiệm Không?
Có thể yêu cầu thử, nhưng việc có bắt buộc hay không và thử theo chuẩn nào là do hồ sơ thiết kế và tư vấn giám sát của từng công trình chỉ định; nhà cung cấp trong nước thường nêu bốn nhóm kiểm tra là thử kéo đứt, đo độ cứng, đo kích thước và kiểm lớp mạ.
- Phiếu thử chỉ có giá trị cho đúng lô, đúng cỡ thân và đúng lớp phủ ghi trên phiếu. Đối chiếu mẫu thử với hàng giao trước khi nhận.
- Ngưỡng đạt do thiết kế đặt ra, không phải do nhà cung cấp tự chọn; hỏi kỹ sư thiết kế nếu hồ sơ chưa nêu rõ.
- Vật Tư Trường An là đơn vị cung cấp: hồ sơ thử và CO/CQ phụ thuộc nhà sản xuất của từng lô, nên hỏi trước khi đặt nếu công trình cần giấy này.
TCVN 9395:2012 Nói Gì Về Mối Nối Lồng Thép?
Mục 8.5 của tiêu chuẩn nói về việc nối các đoạn lồng thép chủ yếu bằng dây buộc, chiều dài mối nối theo quy định của thiết kế.
TCVN 9395:2012, mục 8.5 — Cọc khoan nhồi, thi công và nghiệm thu.
Theo nội dung trên, tiêu chuẩn xem dây buộc là cách nối chính — tiêu chuẩn không yêu cầu bắt buộc phải dùng cóc nối. Cóc nối lồng thép là biện pháp gia cường/thay thế thực tế mà công trường áp dụng thêm, đặc biệt với cọc dài, nơi cần biện pháp gia cường bổ sung để tránh tụt lồng thép khi lắp hạ.
Cần phương án nối đồng trục cho điểm chịu kéo (cọc rất dài, lực cẩu lớn)? Xem coupler nối thép D16–D40.
Sự Cố Nhìn/Sờ Thấy Tại Công Trường
Cóc trượt khi hạ lồng thép
Nguyên nhân: Siết chưa đủ lực, hoặc bản mã kênh không áp sát hai thanh thép chủ nên lực kẹp phân bố lệch.
Cách kiểm tại công trường: Sờ tay dọc mối nối khi lồng còn trên mặt đất — bản mã phải áp khít cả hai thanh, không còn khe hở nhìn thấy được; lắc nhẹ mối nối không thấy xê dịch.
Ren cháy (chờn ren) khi siết
Nguyên nhân: Sai cỡ — bu lông M không khớp lỗ bản mã, hoặc dùng lực xoắn quá tay bằng dụng cụ không phù hợp (cờ lê quá dài, máy siết sai nấc lực).
Cách kiểm tại công trường: Nhìn ren trước khi siết: ren phải ăn khớp êm bằng tay vài vòng đầu, không phải gõ hay vặn cưỡng bức mới vào.
Bản mã cong, vênh
Nguyên nhân: Siết lệch tâm — chỉ siết chặt một bên đai ốc trước khi siết bên còn lại, hoặc bản mã mỏng hơn tải thực tế đặt lên nó.
Cách kiểm tại công trường: Đặt bản mã lên mặt phẳng sau khi siết, nhìn khe hở hai đầu — bản mã còn phẳng thì không có khe hở lệch một phía.
Gỉ đỏ xuất hiện sau khoảng 1 tuần ngoài trời
Nguyên nhân: Dùng loại đen (không mạ) ở môi trường ẩm/mưa, hoặc lớp mạ bị trầy xước trong lúc thi công làm lộ thép nền.
Cách kiểm tại công trường: Nhìn màu bề mặt: gỉ đỏ (oxit sắt) mọc từ vết trầy hoặc mép cắt — khác với lớp mạ kẽm nguyên vẹn có màu xám bạc, không đổi màu ngay.
Chọn Lớp Phủ Theo Môi Trường Thi Công
Cóc nối lồng thép nằm chôn trong bê tông sau khi đổ, nhưng trước đó có thể phải chờ ngoài trời hoặc tiếp xúc nước ngầm trong lúc hạ lồng — lớp phủ chọn theo thời gian và mức độ tiếp xúc ẩm đó, không phải theo tuổi thọ trong bê tông đã đông cứng.
Phân biệt mạ nhúng nóng và mạ điện phân cho vật tư nằm trong bê tông — nên chọn loại nào và vì sao: xem mạ nhúng nóng hay mạ điện phân cho vật tư nằm trong bê tông.
Xem tổng quan các vật tư cho thi công cọc khoan nhồi, tường vây tại Trường An; ống thép siêu âm buộc theo lồng cần nắp bịt hai đầu, xem nắp bịt đáy và nắp đầu trên cho ống siêu âm.
Câu Hỏi Thường Gặp
❓ Cóc nối lồng thép là gì?
Cóc nối lồng thép (cóc nối thép, U-bolt nối thép) là phụ kiện cơ khí dùng nối các thanh thép chủ trong lồng thép cọc khoan nhồi và tường vây, gồm bốn phần: thân bu lông chữ U, bản mã (tấm thép có 2 lỗ), long đền và đai ốc.
❓ Cóc nối có thay được hàn hoặc buộc dây không?
Có — cóc nối là giải pháp thay thế phổ biến ngoài công trường cho hàn thủ công hoặc buộc dây, thi công nhanh hơn và không làm thay đổi tính chất cơ lý của thép do nhiệt như khi hàn.
❓ Cách chọn cóc nối theo đường kính thép chủ?
Thị trường chưa có 1 bảng quy đổi cỡ thân↔đường kính thép chủ thống nhất giữa các nhà cung cấp — tham khảo dải phổ biến trong bảng bên dưới, nhưng cỡ cuối cùng vẫn do kỹ sư thiết kế chỉ định theo tải trọng thực tế của công trình, không phải Vật Tư Trường An tự quyết.
❓ Cóc nối M16 dùng cho thép chủ đường kính nào?
Theo nhiều nguồn đã tra, M16 thường dùng cho thép chủ D25–D32 — nhưng một số nhà cung cấp khác ghi dải rộng hơn hoặc hẹp hơn, nên gửi đường kính thép chủ thực tế để được tư vấn đúng cỡ.
❓ Thép chủ D25 dùng cóc nối thép M14 hay M16?
Thép chủ D25 nằm trong dải tham khảo của cả hai cỡ: M14 (D22–D25 theo một nguồn, D20–D32 theo nguồn khác) và M16 (D25–D32 theo nhiều nguồn đã tra), nên không có đáp án chung cho mọi nhà cung cấp mà cỡ cuối cùng do kỹ sư thiết kế chỉ định. Gửi đường kính hai thanh thép chủ cần nối (có thể khác cỡ, ví dụ D25 với D22) qua Zalo/hotline để được tư vấn cỡ thân phù hợp.
❓ Ngoài cóc nối thép, cọc khoan nhồi còn những cách nối lồng thép nào?
Có bốn cách nối lồng thép cọc khoan nhồi: buộc dây (cách nối chính theo TCVN 9395:2012), cóc nối chữ U kẹp bản mã, coupler ống ren nối và hàn, mỗi cách khác nhau về tốc độ thi công, thiết bị cần dùng và ảnh hưởng đến tính chất thép tại mối nối. Xem bảng so sánh 4 cách nối ở đầu trang và bài chọn theo chiều dài cọc để biết khi nào nên dùng cách nào.
❓ Cóc nối thép tiếng Anh là gì?
Cóc nối thép tiếng Anh thường gọi là cage splicing U-bolt (bu lông chữ U nối lồng thép) đi kèm bản mã giữ gọi là keeper plate, dùng nối hoặc gia cường các thanh thép chủ trong lồng thép cọc khoan nhồi. Khi tra catalogue nước ngoài nên dùng cụm này; đừng nhầm với coupler, vốn là ống ren nối đầu hai thanh thép, một cách nối khác hẳn.
❓ Cóc nối 3 hoặc 4 thép chủ là gì?
Là biến thể dùng khi cần nối/gia cường nhiều hơn 2 thanh thép chủ cùng lúc tại một vị trí — bản mã lớn hơn và cách bố trí khác với loại 2 thép chủ phổ biến. Kích thước cụ thể đặt theo bản vẽ thiết kế của từng công trình, không có kích thước cố định sẵn.
❓ Cách nghiệm thu cóc nối lồng thép khi nhận hàng?
Đối chiếu kích thước thân/ren/bản mã với đơn đặt, vặn thử ren bằng tay phải êm, kiểm lớp mạ đều màu không bong tróc, đối chiếu cấp bền dập trên thân (nếu có) và CO/CQ kèm lô hàng (nếu nhà cung cấp cấp) — xem đầy đủ checklist nghiệm thu trong bài.
❓ Giá cóc nối lồng thép bao nhiêu, xin báo giá cóc nối thép thế nào?
Giá theo cỡ thân, độ dày bản mã, loại lớp phủ và số lượng đặt hàng — gửi các thông số này qua Zalo/hotline để nhận báo giá sỉ cụ thể theo lô.
❓ Cóc nối lồng thép có bắt buộc theo TCVN 9395:2012 không?
Không. TCVN 9395:2012 mục 8.5 quy định nối các đoạn lồng thép chủ yếu bằng dây buộc, không bắt buộc dùng cóc nối. Cóc nối là biện pháp gia cường/thay thế thực tế công trường áp dụng thêm, đặc biệt với cọc dài cần tránh tụt lồng khi lắp hạ.
❓ Cóc nối lồng thép có mấy loại lớp phủ?
Ba loại phổ biến: đen (không mạ) cho môi trường khô ráo; mạ điện phân (electro-galvanized) cho tiếp xúc ẩm ngắn hạn; mạ nhúng nóng (hot-dip galvanized) cho công trình ven biển hoặc tiếp xúc nước ngầm lâu.
❓ Cóc nối lồng thép và bu lông chữ U khác gì nhau?
Cùng hình dạng chữ U nhưng khác ngành và khác kích thước đặt hàng: cóc nối lồng thép dùng cho xây dựng (nối thép chủ cọc khoan nhồi/tường vây), còn bu lông chữ U (quang nhíp) dùng kẹp bó nhíp lá xe tải — xem thêm bu lông chữ U (quang nhíp) nếu bạn đang tìm phụ tùng xe tải.
