Vít Bắn Tôn Đầu Lục Giác (Có Long Đền EPDM)

Vít bắn tôn đầu lục giác là vít tự khoan có đầu lục giác kèm vành đệm liền đầu, vặn bằng tuýp hoặc đầu bắn. Loại có long đền cao su EPDM dùng lợp mái và bắt tôn vách vào xà gồ thép vì bịt kín lỗ vít; loại vành đệm kim loại dùng bắt thép với thép. Cỡ ST2.9 đến ST6.3 theo ISO 15480, khoan được thép dày tới 6 mm.

Cập nhật: 06/10/2026

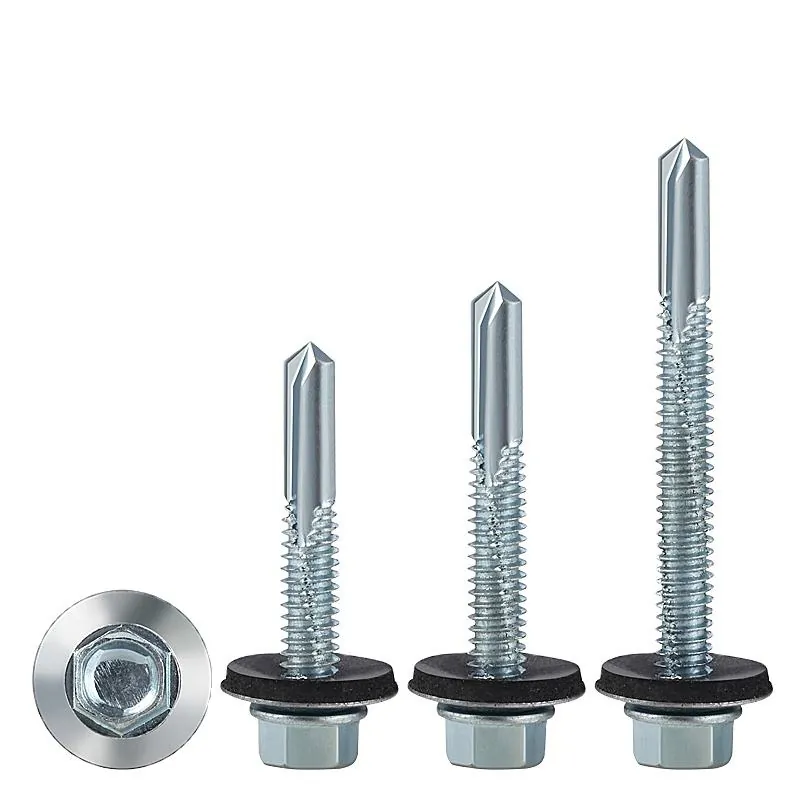

Vít bắn tôn đầu lục giác có long đền cao su EPDM, ba chiều dài

Cấu Tạo, Khả Năng Khoan Vít Bắn Tôn Lục Giác

Vít gồm năm phần: đầu lục giác để vặn, vành đệm liền đầu tì lên mặt tôn, thân và ren tự cắt (ST), đoạn không ren gần mũi, và mũi khoan. Mũi khoan tự khoan lỗ trong tôn và thép nền, ren theo sau cắt rãnh và kéo vít xuống; loại có long đền EPDM thêm vòng cao su dưới vành đệm để bịt lỗ. Phần không ren gần mũi phải đủ dài để mũi khoan xong lỗ trước khi ren ăn vào.

Bản vẽ cấu tạo vít bắn tôn đầu lục giác: đầu lục giác, vành đệm, long đền cao su EPDM (tùy chọn), thân ren tự cắt, phần không ren và mũi khoanCấu tạo vít bắn tôn đầu lục giác (hình chiếu cạnh)Đầu lục giác — vặn bằng tuýp / đầu bắnVành đệm liền đầu (đường kính dc)Long đền cao su EPDM (chỉ loại có gioăng)Thân ren tự cắt (ST) — bước ren PPhần không ren gần mũi (chiều dài mũi khoan)Mũi khoan (đường kính dp)kchiều dài danh nghĩa L (từ mặt dưới đầu tới mút mũi)LVí dụ ST4.8 (ISO 15480): k tối đa 4,3 · dc tối đa 10,5 · s 8 · dp tối đa 4,1 · P 1,6 mm

Bản vẽ minh hoạ, kích thước theo sản phẩm thực tế.

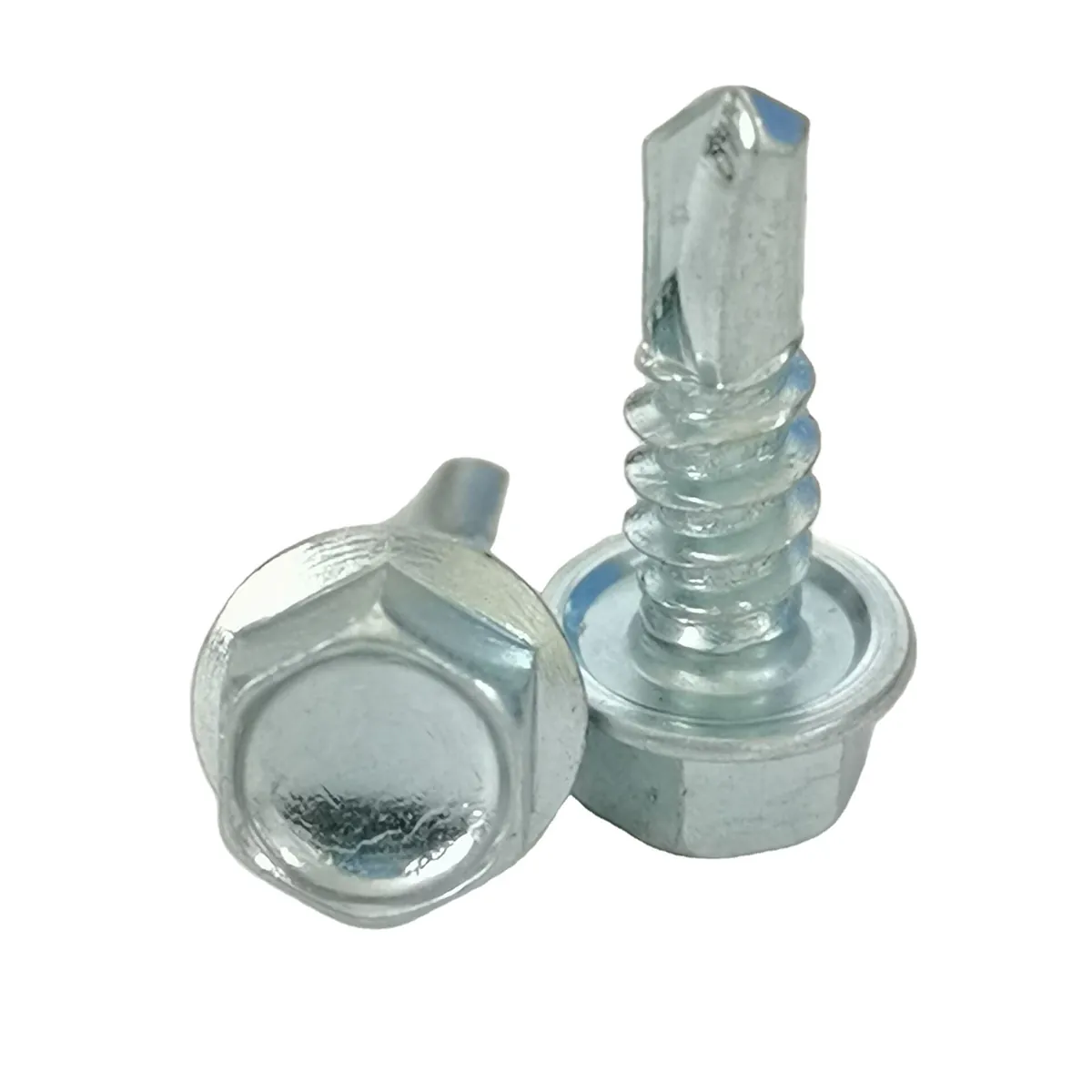

Đầu lục giác vít bắn tôn nhìn từ trên xuống
Đầu lục giác nhìn từ trên xuống.

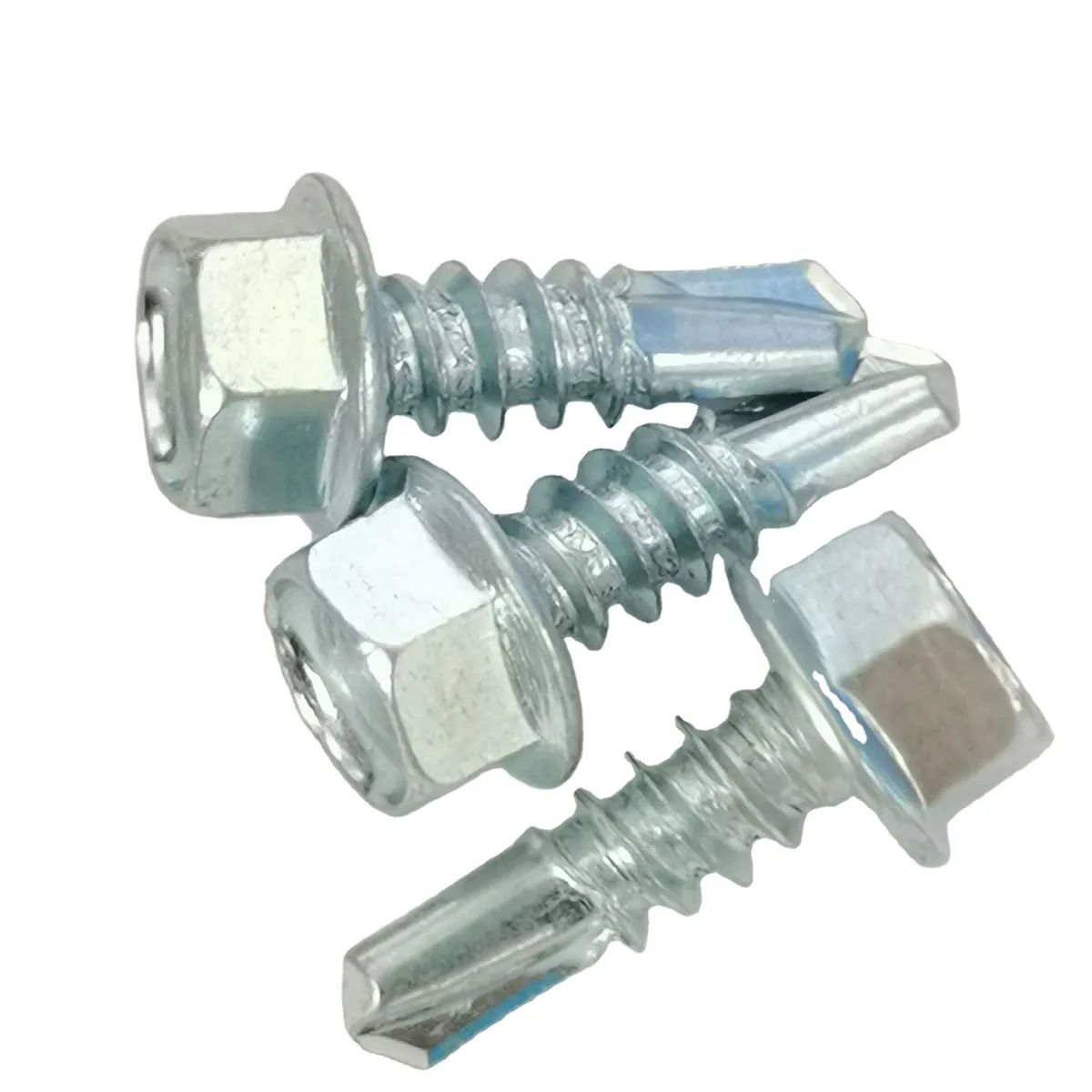

Vít tự khoan lục giác có vành đệm liền đầu, mũi khoan đuôi cá
Vành đệm liền đầu và mũi khoan đuôi cá.

Khả năng khoan phụ thuộc cỡ ren: theo ISO 15480, ST3.5 khoan thép dày 0,7–2,25 mm; ST4.2 khoan 1,75–3 mm; ST4.8 khoan 1,75–4,4 mm; ST5.5 khoan 1,75–5,25 mm; ST6.3 khoan 2–6 mm. Chọn theo tổng chiều dày thép phải khoan xuyên, gồm cả tôn và xà gồ thép. Số mũi (#2, #3, #4, #5) và catalog hãng xem ở mục mũi khoan của trang tổng quan vít bắn tôn.

Sản xuất, thử khoan liên tiếp vào dầm thép và đóng bao vít bắn tôn đầu lục giác có long đền — video tại nơi sản xuất vít mà Vật Tư Trường An cung cấp.

Mô tả cảnh (video không lời, 23 giây):

  • 0–9 giây: sản xuất vít bắn tôn đầu lục giác tại nơi sản xuất của nguồn hàng.
  • 9–18 giây: thử khoan liên tiếp vào dầm thép.
  • 18–23 giây: đóng bao vít, xuất kho.

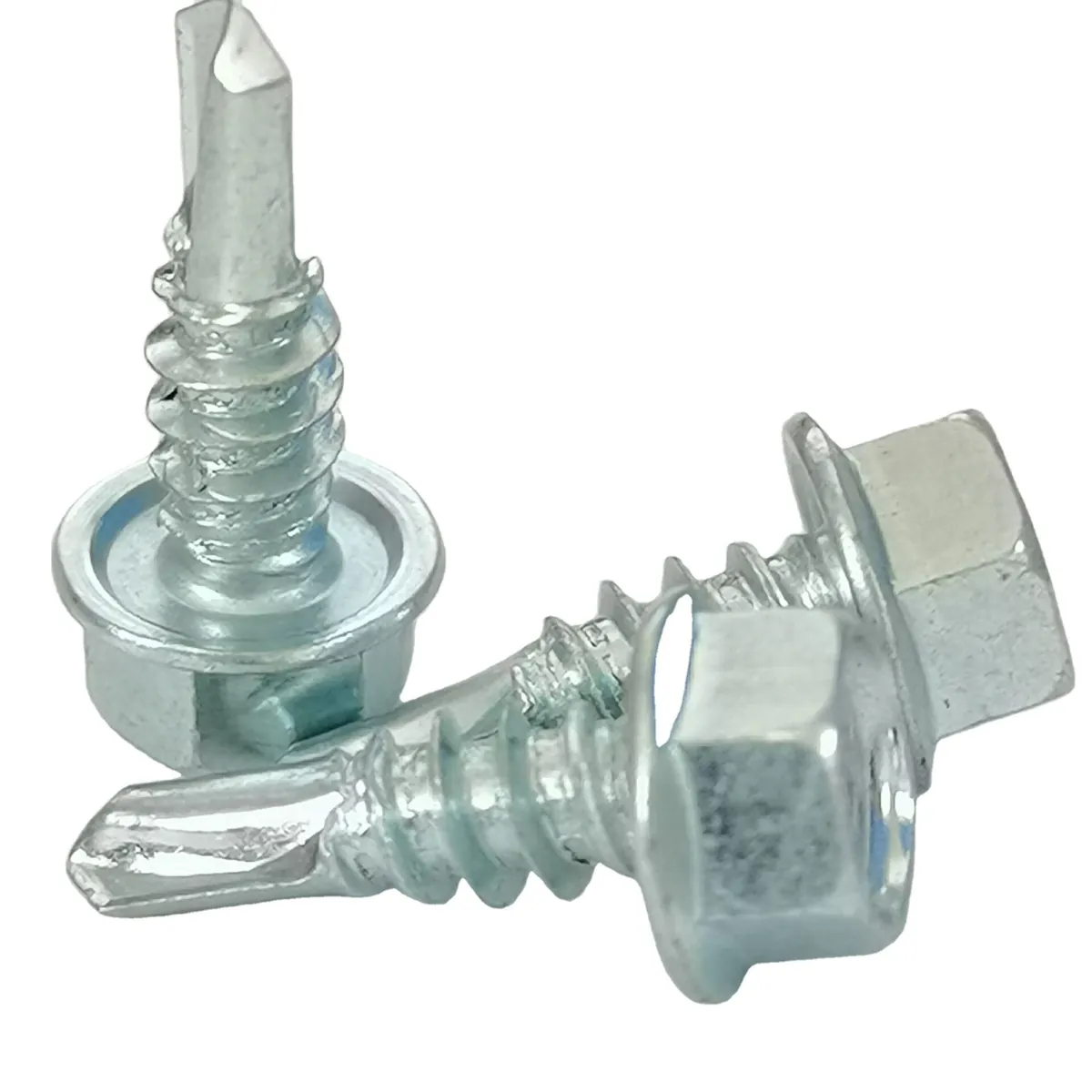

Cận cảnh mũi khoan đuôi cá và ren vít bắn tôn lục giác
Cận cảnh mũi khoan đuôi cá và ren vít lục giác.

Quy Cách Vít Lục Giác ISO 15480, DIN 7504 K

ISO 15480:2019 thay thế DIN 7504 K cho vít tự khoan đầu lục giác có vành đệm, cỡ ST2.9 đến ST6.3. Cỡ là một dòng trong bảng, mỗi dòng có mã neo riêng; cùng một cỡ ren có nhiều chiều dài. Đơn vị mm.

Cỡ renBước ren PVành đệm dc (max)Cao đầu k (max)Chìa vặn sMũi khoan dp (max)Khoan thép dày
ST2.91,16,32,842,30,7 – 1,9
ST3.51,38,33,45,52,80,7 – 2,25
ST4.21,48,84,173,61,75 – 3
ST4.81,610,54,384,11,75 – 4,4
ST5.51,8115,484,81,75 – 5,25
ST6.31,813,55,9105,82 – 6

Nguồn: ISO 15480:2019 (globalfastener.com) đối chiếu DIN 7504 K bản 09/1995 (fasten.it) và bản 1982 (globalfastener.com): các giá trị khớp nhau, riêng vành đệm ST6.3 là 13,5 mm ở bản 1995 và ISO nhưng 13,2 mm ở bản 1982. Chiều dài danh nghĩa trong bảng tiêu chuẩn: 9,5 · 13 · 16 · 19 · 22 · 25 · 32 · 38 · 45 · 50 mm; dài hơn theo catalog nhà sản xuất.

Cách đọc ST4.8×25: ST là ren tự cắt (ISO 1478), 4,8 mm là đường kính ren danh nghĩa, 25 mm là chiều dài danh nghĩa. Bảng quy đổi “2p, 3p, 5p” sang mm (1 phân = 10 mm) ở trang tổng quan.

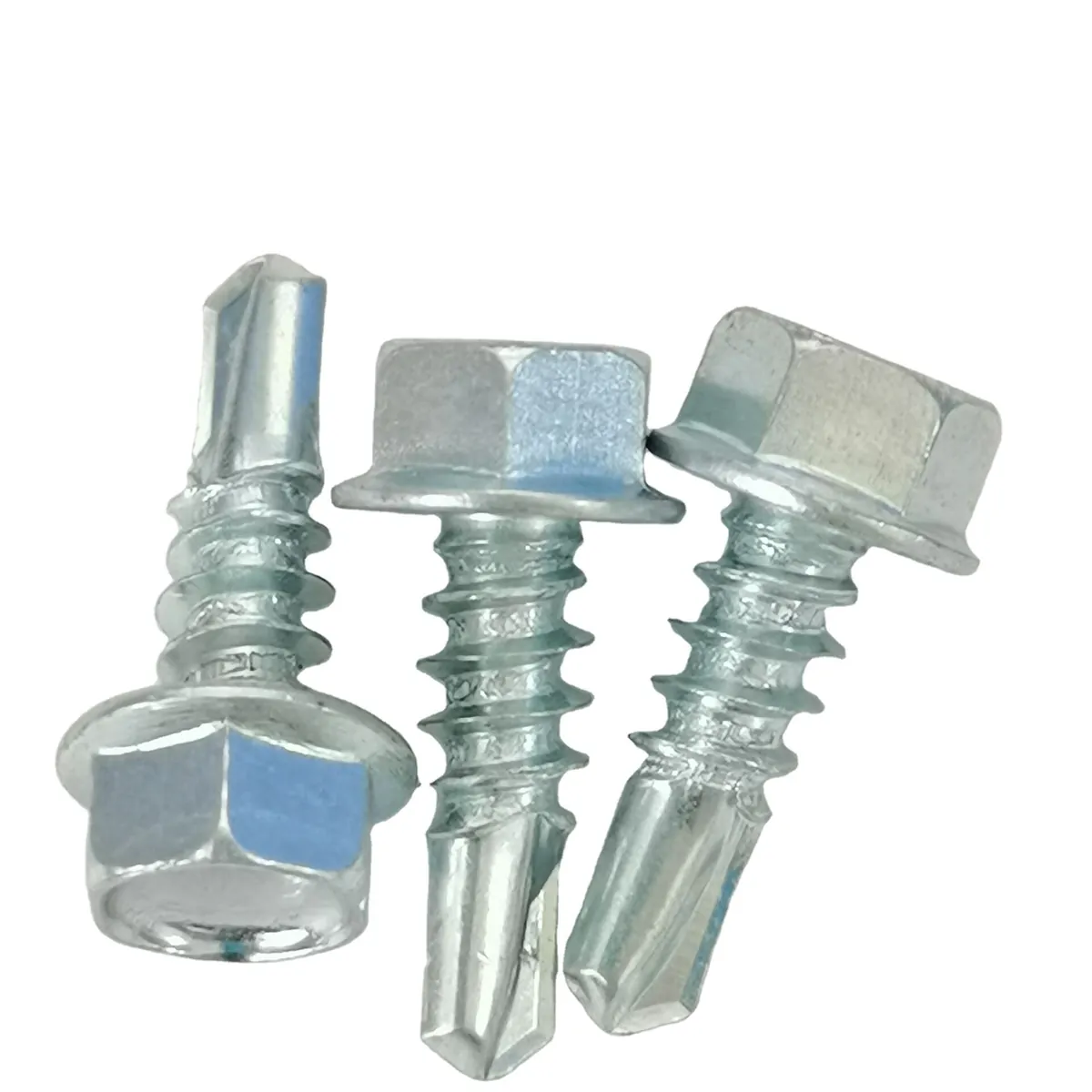

Ba vít tự khoan đầu lục giác mạ kẽm có vành đệm
Vít tự khoan đầu lục giác mạ kẽm có vành đệm, ba con.

Long Đền EPDM Hay Vành Đệm Kim Loại?

Tiêu chíCó long đền cao su EPDMChỉ vành đệm kim loại
Kín nướcCó — long đền bị ép nhẹ bịt kín lỗ vítKhông — kim loại tì lên kim loại
Dùng choLợp mái, tôn vách ngoài trờiBắt thép với thép, khung, nơi không cần kín nước
Khi siếtDừng khi long đền ép nhẹ và phẳng, không bẹpSiết theo mô-men khuyến cáo của cỡ vít
Thay thếVít có long đền hỏng thì thay vít, không bắn đè lỗ cũKhông có chi tiết cao su

So sánh định tính theo tài liệu nhà sản xuất vít lợp (marcopol.eu, albanycountyfasteners.com) và hướng dẫn lắp đặt; không kèm số đo.

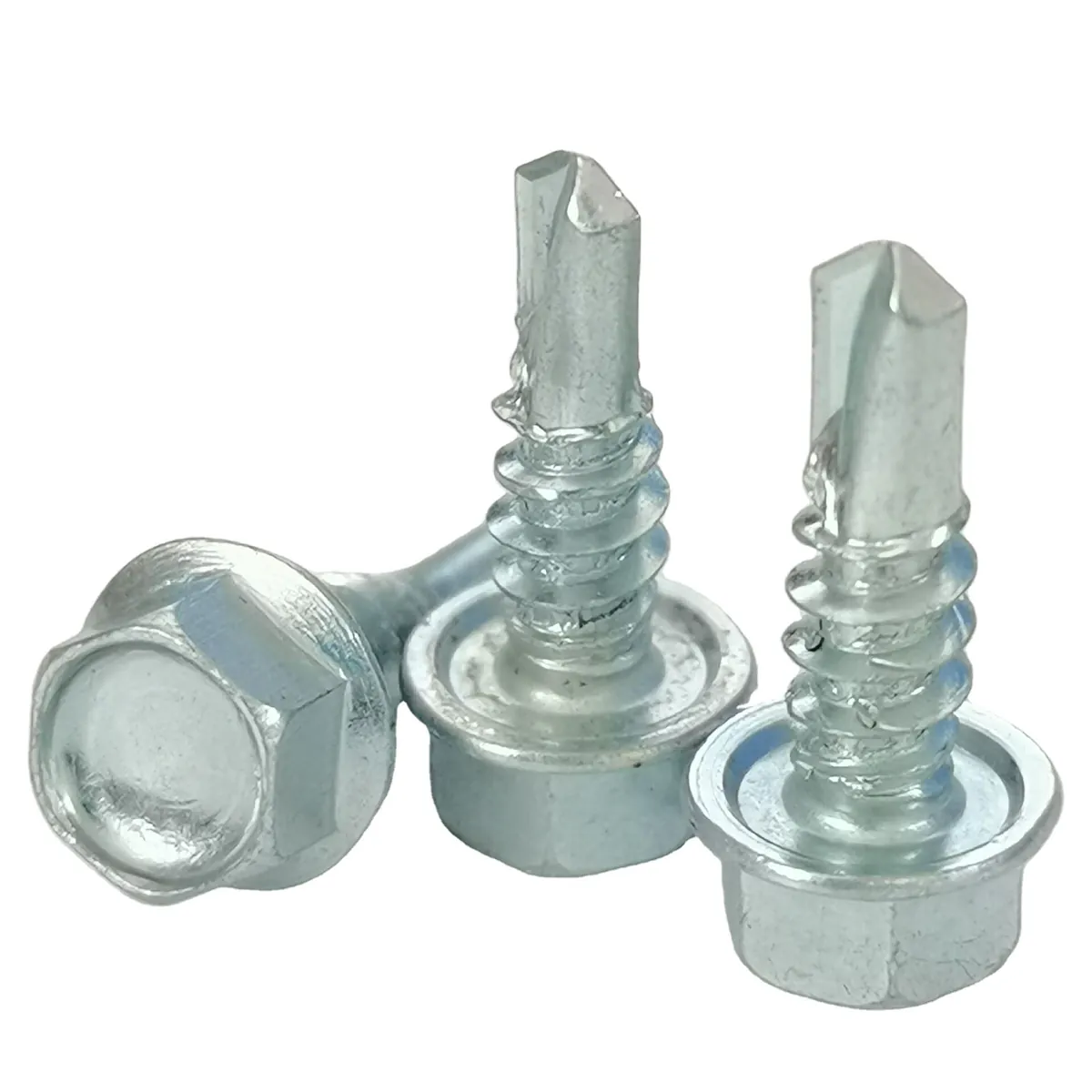

Mặt dưới vành đệm của vít bắn tôn lục giác mạ kẽm
Mặt dưới vành đệm kim loại của vít lục giác mạ kẽm.

Chi tiết về gioăng của vít tôn: gioăng EPDM của vít tôn là gì.

Vật Liệu Và Bề Mặt

Ba nhóm vật liệu thường gặp: thép carbon tôi cứng mạ kẽm (hợp công trình thông thường), inox 410 (đủ cứng để tự khoan, chống ăn mòn tốt trong khí quyển nhẹ, không hợp môi trường biển) và inox 304 dạng bi-metal (thân inox 304, mũi khoan thép carbon hàn liền). So sánh chi tiết và nguồn ở mục vật liệu của trang tổng quan.

Sức Bền Của Vít Lục Giác Theo ISO 10666

ISO 10666 yêu cầu độ cứng bề mặt tối thiểu 530 HV 0,3, độ cứng lõi 320–400 HV và mô-men xoắn phá hủy tối thiểu theo cỡ. Đó là mô-men làm vít gãy khi thử theo tiêu chuẩn, không phải mô-men siết khi lắp. Lực kéo nhổ và lực cắt lấy theo catalog nhà sản xuất cho từng mã vít; tải trọng mái do thiết kế quyết định.

Cỡ renMô-men xoắn phá hủy tối thiểu (N·m)
ST2.91,5
ST3.52,8
ST4.24,7
ST4.86,9
ST5.510,4
ST6.316,9

Nguồn: bản mẫu ISO 10666:1999 (iTeh, bảng 4) và fasten.it (DIN EN ISO 10666, bảng 4).

Cách Bắn Vít Lục Giác Có Long Đền Không Dột

  1. Chọn cỡ và chiều dài theo tổng chiều dày vật liệu: dùng công cụ chọn chiều dài vít bắn tôn.
  2. Dùng máy bắn có chỉnh lực hoặc tốc độ, đầu bắn lục giác đúng cỡ chìa vặn s.
  3. Đặt vít vuông góc mặt tôn, tì đều cho mũi khoan ăn thép rồi mới để ren kéo vít xuống.
  4. Vị trí bắt và khoảng cách vít theo khuyến cáo của hãng tôn và thiết kế.
  5. Dừng khi long đền ép nhẹ và phẳng quanh vành đệm.
  6. Kiểm lại từng vít; vít nghiêng hoặc long đền rách thì thay.

Công cụ: chọn chiều dài vít bắn tôn; ước lượng số lượng đặt mua xem số vít bắn tôn cho 1 m² mái tôn, hoặc nhập số bản vẽ vào máy tính số vít bắn tôn.

Lỗi Hay Gặp Với Vít Lục Giác Và Cách Phòng

Hiện tượngNguyên nhân thường gặpCách phòng
Đầu lục giác bị tròn cạnhĐầu bắn sai cỡ chìa vặn, tì lệch, tốc độ quá caoDùng đúng cỡ s, đầu bắn còn tốt, tì thẳng — xem bài vít lục giác bị tròn cạnh khi siết máy
Vít không xuyên thépMũi nhỏ so với tổng chiều dày thép, tốc độ quá caoChọn cỡ theo khoảng khoan trong bảng; giảm tốc độ
Dột quanh đầu vítLong đền bị ép quá hoặc chưa đủ, vít nghiêngDừng khi long đền ép nhẹ và phẳng
Vít gãy khi siếtSiết vượt sức bền xoắn của cỡ vítMáy chỉnh lực; cỡ lớn hơn nếu thiết kế yêu cầu

Tổng hợp từ hướng dẫn của nhà sản xuất vít và thực hành thi công; không kèm số đo. Xem thêm bài về vít tự khoan inox đầu lục giác bị tròn cạnh.

Vít tự khoan inox đầu lục giác bị tròn cạnh khi siết máy · vít tự khoan bị tiện đầu, không ăn tôn.

Chọn Đầu Lục Giác Hay Dạng Đầu Khác?

Dạng đầuƯu điểmHợp khi
Lục giác có vành đệmTruyền lực lớn, vành đệm rộng, kết hợp long đền EPDMLợp mái, bắt tôn vách vào xà gồ thép
Đầu dù (wafer)Mặt đầu rộng và thấp, ít nhô, phân bố lực trên tấm mỏngBắt tấm mỏng, ốp, phụ kiện cần bề mặt phẳng
Đầu tròn, đầu bằngĐầu thấp hoặc ăn phẳng với mặt vật liệuCần bề mặt nhẵn, không vướng
Vít bắn tôn gỗRen thô cho gỗ, mũi cắt dămXà gồ gỗ, đòn tay gỗ

Vít tự khoan inox 304 đầu lục giác dùng trên thùng xe (ngữ cảnh linh kiện thùng xe, vật liệu inox) có trang riêng: vít tự khoan inox 304 đầu lục giác.

Câu Hỏi Thường Gặp Về Vít Bắn Tôn Lục Giác

❓ Vít bắn tôn đầu lục giác dùng để làm gì?

Lợp tôn mái và bắt tôn vách vào xà gồ thép, bắt các chi tiết thép mỏng vào thép nền mà không cần khoan mồi. Đầu lục giác vặn bằng tuýp hoặc đầu bắn nên truyền được lực lớn hơn các loại đầu có rãnh.

❓ Vít lục giác có bắt buộc phải có long đền EPDM không?

Không. Loại có long đền cao su EPDM dùng cho mái và vách cần kín nước. Loại chỉ có vành đệm kim loại liền đầu dùng khi bắt thép với thép hoặc nơi không cần kín nước.

❓ ST4.8 và ST5.5 khác nhau thế nào?

Theo ISO 15480, ST4.8 có đường kính ren danh nghĩa 4,8 mm, bước ren 1,6 mm, khoan thép dày 1,75–4,4 mm. ST5.5 có đường kính 5,5 mm, bước ren 1,8 mm, khoan thép dày 1,75–5,25 mm, vành đệm lớn hơn (tối đa 11 mm so với 10,5 mm).

❓ Vít bắn tôn lục giác khoan được thép dày bao nhiêu?

Theo ISO 15480, khoảng khoan của ST4.2 là 1,75–3 mm, ST4.8 là 1,75–4,4 mm, ST5.5 là 1,75–5,25 mm và ST6.3 là 2–6 mm. Đây là chiều dày thép vít khoan xuyên được, phụ thuộc vật liệu và máy bắn.

❓ DIN 7504 K và ISO 15480 có phải một không?

Cùng một dạng vít đầu lục giác có vành đệm. DIN 7504 đã bị hủy và ISO 15480 thay thế; các kích thước chính như bước ren, chiều cao đầu, cỡ chìa vặn và mũi khoan khớp nhau, chỉ vài giá trị khác ở các bản cũ.

❓ Siết vít lục giác có long đền EPDM đến đâu là đủ?

Siết đến khi long đền ép nhẹ và phẳng quanh vành đệm, không bẹp, rách hay méo. Siết quá tay làm long đền mất khả năng bịt kín, còn siết thiếu để lại khe hở cho nước.

❓ Chọn chiều dài vít lục giác thế nào?

Chiều dài chọn theo tổng chiều dày tôn, lớp cách nhiệt đã nén và xà gồ, cộng phần ló sau thép nền; hai báo cáo ICC-ES yêu cầu tối thiểu ba vòng ren ló ra mặt sau. Dùng công cụ chọn chiều dài vít bắn tôn để tính.

❓ Vít bắn tôn lục giác mạ kẽm hay inox?

Mạ kẽm hợp công trình thông thường. Cần chống gỉ lâu hơn thì chọn inox: inox 410 cho ngoài trời không gần biển, inox 304 dạng bi-metal cho môi trường ăn mòn mạnh hơn. So sánh chi tiết ở trang tổng quan vít bắn tôn.

Báo Giá Vít Bắn Tôn Đầu Lục Giác

Giá báo theo từng đơn, chưa niêm yết. Cần gửi: cỡ ren và chiều dài (ví dụ ST4.8 × 25), vật liệu và bề mặt, có long đền EPDM hay không, độ dày tôn và xà gồ, số lượng, nơi giao. Quy cách đóng gói báo theo cỡ khi báo giá.
