Vít Tự Khoan Đầu Dù (Rãnh Pake)

Vít tự khoan đầu dù là vít có đầu rộng, thấp và dẹt (đầu wafer) với rãnh chữ thập pake, tự khoan lỗ và tạo ren khi bắn bằng máy. Mặt đầu rộng giữ tấm mỏng, panel, ốp và phụ kiện mà đầu vít ít nhô, không cần khoan mồi. Vật Tư Trường An cung cấp vít đầu dù inox; cỡ ST2.9 đến ST6.3, chiều dài theo catalog.

Cập nhật: 06/10/2026

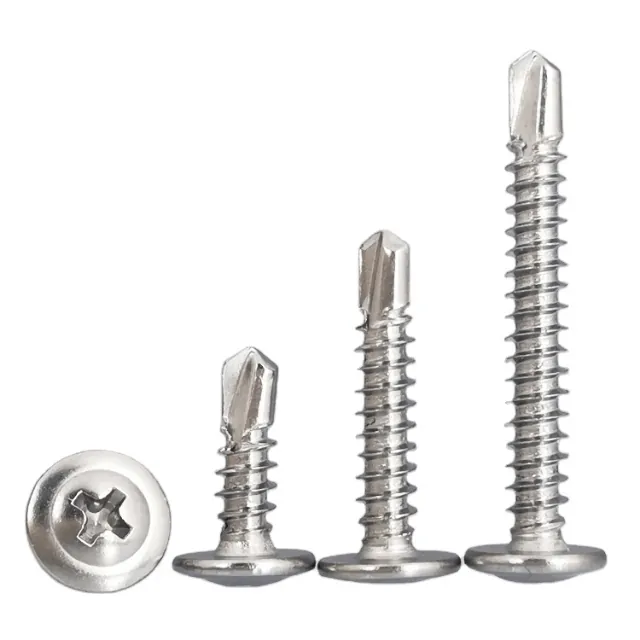

Vít tự khoan đầu dù inox ba chiều dài, đầu pake chữ thập

Vít Đầu Dù Có Cấu Tạo Thế Nào?

Vít đầu dù gồm đầu wafer rộng và thấp có rãnh pake (chữ thập), thân ren tự cắt (ST) và mũi khoan ở đầu thân. Đầu rộng hơn đầu tròn dẹt cùng cỡ nên có mặt tì lớn: lực kẹp trải ra diện rộng, đầu vít khó bị kéo xuyên qua tấm mỏng. Đầu thấp nên ít bị vướng quần áo, tay hay chi tiết chuyển động. Mũi khoan khoan lỗ rồi ren cắt rãnh, giống mọi vít tự khoan; xem cấu tạo chung của vít bắn tôn.

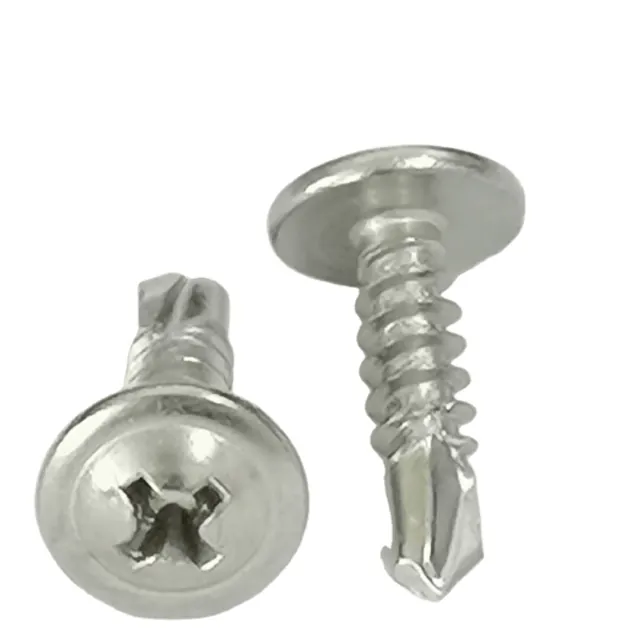

Cận cảnh rãnh pake và mũi khoan vít tự khoan đầu dù
Cận cảnh rãnh pake và mũi khoan.

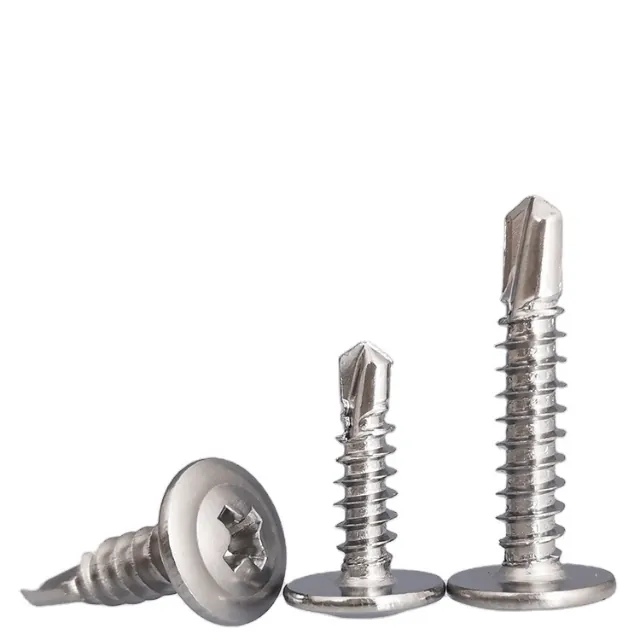

Vít bắn tôn đầu dù inox nhìn nghiêng, mũi khoan đuôi cá
Vít đầu dù inox nhìn nghiêng, mũi khoan đuôi cá.

Đầu dù không nằm phẳng với mặt vật liệu: đầu thấp nhưng vẫn nhô. Cần bề mặt phẳng hoàn toàn thì chọn vít đầu chìm.

Quy Cách Vít Đầu Dù Theo Tiêu Chuẩn

Vít đầu dù thường sản xuất theo tiêu chuẩn của nhà sản xuất, kích thước ren và mũi khoan tương tự DIN 7504 và ISO 15481 (vít tự khoan đầu tròn dẹt rãnh chữ thập, cỡ ST2.9–ST6.3). Đầu tròn dẹt theo ISO 15481 là mốc gần nhất; đầu dù cùng cỡ có đường kính đầu lớn hơn, theo từng nhà sản xuất.

Cỡ renĐường kính đầu dk (max), mmCao đầu k (max), mmRãnh chữ thập (đầu bắn)
ST2.95,62,4PH1
ST3.572,6PH2
ST4.283,1PH2
ST4.89,53,7PH2
ST5.5114PH3
ST6.3124,6PH3

Nguồn: ISO 15481 (fasten.it, globalfastener.com); khoảng khoan theo ISO 15480: ST4.2 1,75–3 mm, ST4.8 1,75–4,4 mm, ST5.5 1,75–5,25 mm, ST6.3 2–6 mm.

Chiều dài danh nghĩa trong bảng tiêu chuẩn: 9,5 · 13 · 16 · 19 · 22 · 25 · 32 · 38 · 45 · 50 mm. Một số nhà bán lẻ liệt kê vít đầu wafer ST4.2 ở 13, 16, 19 và 25 mm (Timco qua directchannel.uk.com, yesss.co.uk); vít dài hơn theo catalog nhà sản xuất. Bảng quy đổi 2p, 3p, 5p sang mm (1 phân = 10 mm) và cách đọc ST4.2×16 ở trang tổng quan.

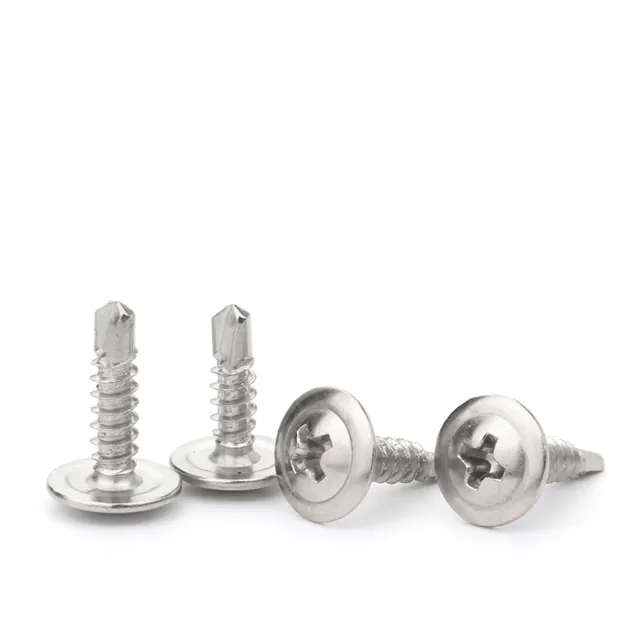

Vít đầu dù tự khoan inox cỡ ngắn, mặt đầu rộng
Vít đầu dù tự khoan inox cỡ ngắn, mặt đầu rộng.

Vít Đầu Dù Dùng Cho Việc Gì?

Việc cần làmVì sao hợp đầu dù
Bắt tôn mỏng, tấm thép mỏng, nhôm vào khungMặt tì rộng giữ tấm mỏng, ít bị đầu vít xuyên qua
Bắt panel, tấm ốp, nắp cheĐầu thấp, bề mặt gọn, không nhô cao
Bắt phụ kiện, bản mã mỏng vào thépMũi khoan tự khoan, không cần khoan mồi
Ống gió, hộp kỹ thuật, tấm kim loại mỏngĐầu wafer thường dùng cho tấm kim loại mỏng, HVAC

Nguồn: albanycountyfasteners.com, allpointsfasteners.com, aimsindustrial.com.au.

Lợp mái và bắt tôn vách ngoài trời cần kín nước nên dùng vít lục giác có long đền EPDM: vít bắn tôn đầu lục giác. Bắt lên xà gồ gỗ dùng vít bắn tôn gỗ.

Vít Đầu Dù Inox: Inox 410 Hay Inox 304?

Vít đầu dù inox giữ bề mặt sáng và chống gỉ tốt. Inox 410 (mactenxit) có từ tính và đủ cứng để tự khoan thép; chống ăn mòn tốt trong khí quyển nhẹ và nước ngọt, không hợp môi trường biển. Inox 304 không tôi cứng được nên vít 304 tự khoan thép thường là loại bi-metal: thân inox 304, mũi khoan thép carbon hàn liền. So sánh 410 và 304 ở mục vật liệu của trang tổng quan; bài chi tiết: vít tự khoan inox 304 — khi nào cần dùng.

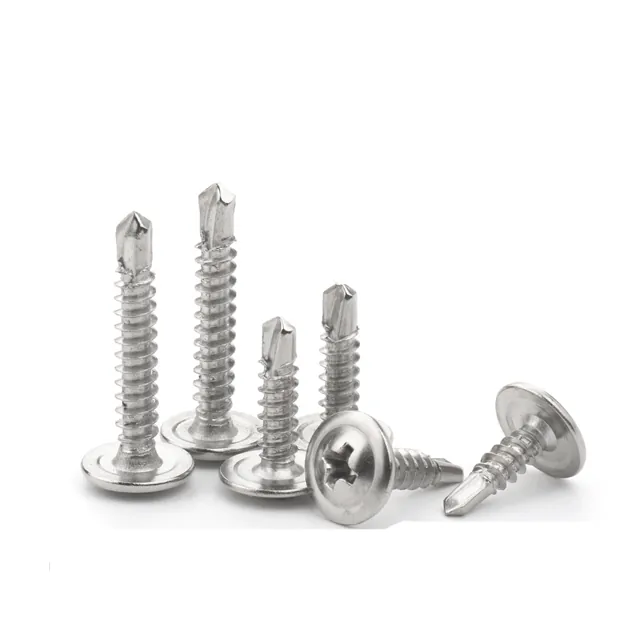

Bộ vít tự khoan đầu dù inox nhiều cỡ
Bộ vít tự khoan đầu dù inox nhiều cỡ.

Cách Bắn Vít Đầu Dù Đúng Kỹ Thuật

  1. Chọn đầu bắn đúng số rãnh: PH1 cho ST2.9, PH2 cho ST3.5–ST4.8, PH3 cho ST5.5–ST6.3 (ISO 15481).
  2. Chọn cỡ vít theo tổng chiều dày thép phải khoan xuyên, trong khoảng khoan của cỡ đó.
  3. Dùng máy bắn có chỉnh lực hoặc tốc độ, đặt vít vuông góc mặt vật liệu.
  4. Tì đều tay cho mũi khoan ăn vật liệu rồi mới để ren kéo vít xuống; giảm tốc độ ở cuối.
  5. Dừng khi đầu vít tì sát mặt vật liệu; siết quá tay làm tấm mỏng bị lõm hoặc rách quanh vít.

Lỗi Hay Gặp Với Vít Đầu Dù Và Cách Phòng

Hiện tượngNguyên nhân thường gặpCách phòng
Rãnh pake bị toétĐầu bắn sai số rãnh, tì không đủ lực, tốc độ caoDùng đúng PH1/PH2/PH3, tì thẳng, giảm tốc độ
Vít không xuyên thépCỡ nhỏ so với tổng chiều dày thép, tốc độ quá caoChọn cỡ theo khoảng khoan; xem bài vít bị tiện đầu
Tấm mỏng bị lõm quanh vítSiết quá tayChỉnh lực máy; dừng khi đầu tì sát
Vít gỉVật liệu không hợp môi trường (inox 410 ở nơi gần biển)Chọn inox 304 bi-metal cho môi trường ăn mòn mạnh

Nguồn: hướng dẫn của nhà sản xuất vít.

Xem thêm: vít tự khoan bị tiện đầu, không ăn tôn.

So Sánh Đầu Dù Với Lục Giác, Tròn, Chìm

Bản vẽ so sánh dạng đầu vít tự khoan: đầu lục giác có vành đệm, đầu dù, đầu tròn dẹt và đầu chìm, kèm ký hiệu kích thước k, dc, dk, sBốn dạng đầu vít tự khoan thường gặpLục giác có vành đệmĐầu dù (rãnh pake)Tròn dẹt (pan)Chìm (countersunk)k · dc · sk · dk (mặt đầu rộng, thấp)k · dkk · dk (ăn phẳng mặt tôn)k: chiều cao đầu · dc, dk: đường kính vành đệm/đầu · s: cỡ chìa vặn lục giác. Sơ đồ minh hoạ, không theo tỉ lệ.

Bản vẽ minh hoạ, kích thước theo sản phẩm thực tế.

Dạng đầuMặt tìChiều cao đầuHợp khi
Đầu dù (wafer)Rộng nhấtThấpTấm mỏng, panel, ốp
Lục giác có vành đệmRộng (vành đệm)Cao hơnLợp mái, thép dày hơn, truyền lực lớn
Tròn dẹt (pan)Nhỏ hơn đầu dùCao hơn đầu dùCần đầu tròn thông thường
Chìm (countersunk)Côn, chìm vào vật liệuĂn phẳngCần bề mặt phẳng

Nguồn: aimsindustrial.com.au.

Tên gọi khác và định mức trên thùng kín

Tên gọi khác: vít đầu dù; vít đuôi cá.

Trên thùng kín xe tải 4,5 tấn: theo bản vẽ thùng, khoảng 80 cái/xe (định mức tham chiếu, thùng khác kích thước thay đổi theo bản vẽ).

Xem định mức vật tư thùng kín xe tải và từ điển tên gọi vật tư.

Câu Hỏi Thường Gặp Về Vít Tự Khoan Đầu Dù

❓ Vít đầu dù là gì?

Vít tự khoan có đầu rộng, thấp và dẹt (đầu wafer), rãnh chữ thập pake (Phillips). Mặt đầu rộng phân bố lực lên diện tích lớn nên giữ được tấm mỏng, ít bị đầu vít xuyên qua; đầu nhô thấp nên ít vướng.

❓ Vít đầu dù khác vít đầu tròn và đầu chìm thế nào?

Đầu dù có mặt tì rộng hơn đầu tròn dẹt cùng cỡ nên giữ tấm mỏng tốt hơn. Đầu chìm ăn phẳng với mặt vật liệu, còn đầu dù vẫn nhô nhẹ nhưng thấp hơn đầu tròn.

❓ Vít đầu dù có phải DIN 7504-T không?

Không. Trong các mã như DIN 7504 O-T, chữ T là ổ vặn Torx chứ không phải dạng đầu. Vít đầu dù thường sản xuất theo tiêu chuẩn của nhà sản xuất, kích thước ren và mũi khoan tương tự DIN 7504 và ISO 15481, nên trang này không gắn mã DIN 7504-T.

❓ Vít đầu dù dùng đầu bắn cỡ nào?

Theo ISO 15481 cho đầu rãnh chữ thập: PH1 cho ST2.9, PH2 cho ST3.5, ST4.2 và ST4.8, PH3 cho ST5.5 và ST6.3. Dùng đúng cỡ đầu bắn để rãnh không bị toét.

❓ Vít đầu dù khoan được thép dày bao nhiêu?

Theo ISO 15481, khoảng khoan của ST4.2 là 1,75–3 mm, ST4.8 là 1,75–4,4 mm, ST5.5 là 1,75–5,25 mm. Vít đầu dù thường dùng cho thép mỏng và nhôm, nên chọn cỡ theo tổng chiều dày thực tế.

❓ Vít đầu dù inox 410 hay inox 304?

Inox 410 đủ cứng để tự khoan thép nhưng không hợp môi trường biển. Vít inox 304 tự khoan thép thường là loại bi-metal có mũi khoan thép carbon hàn liền. Chọn theo vật liệu bắt và môi trường.

❓ Vít đầu dù có dùng lợp mái được không?

Vít đầu dù không có long đền cao su kín nước như vít lục giác lợp mái. Mái và vách ngoài trời cần kín nước nên dùng vít lục giác có long đền EPDM; đầu dù hợp bắt tấm mỏng, ốp và phụ kiện.

❓ Mua vít đầu dù cần gửi thông tin gì?

Cỡ ren và chiều dài (ví dụ ST4.2 × 16), vật liệu (inox 410, inox 304 bi-metal hoặc thép mạ), vật liệu cần bắt và độ dày, số lượng, nơi giao. Giá báo theo từng đơn.

Báo Giá Vít Tự Khoan Đầu Dù

Giá báo theo từng đơn, chưa niêm yết. Gửi cỡ ren và chiều dài, vật liệu (inox 410, inox 304 bi-metal, thép mạ), vật liệu cần bắt và độ dày, số lượng, nơi giao.
