Gửi Bản Vẽ Gia Công Linh Kiện Thùng Xe — Sáu Thứ Thiếu Là Hàng Về Không Lắp Được

Gửi bản vẽ gia công linh kiện thùng xe cần ghi những gì?

Trả lời nhanh: Sáu thứ: chiều nào là chiều lắp lên xe, mặt nào là mặt ngoài, dung sai ở kích thước nào là quan trọng, vật liệu và độ dày, yêu cầu xử lý bề mặt, và số lượng kèm ghi chú đối xứng trái — phải. Thiếu bất kỳ mục nào trong sáu thì bên gia công phải đoán, và đoán đúng hay sai đều không phải lỗi của họ.

Vì sao "hàng về không vừa" thường không phải lỗi gia công

Một bản vẽ hoặc một tấm mẫu chỉ mang được thông tin mà người gửi đưa vào đó. Người đặt đứng cạnh chiếc xe nên biết rõ chi tiết này nằm ở đâu, quay mặt nào ra ngoài và bắt vào cái gì — nhưng tất cả những điều đó không nằm trên bản vẽ. Bên gia công nhận được một hình có kích thước, và họ làm đúng cái hình đó.

Vì vậy câu hỏi đúng không phải "xưởng nào làm chuẩn" mà là "bản vẽ này có đủ để một người chưa từng thấy chiếc xe làm ra đúng chi tiết không". Đọc lại bản vẽ với câu hỏi đó thường lộ ra ngay chỗ thiếu.

Cách gửi yêu cầu và quy trình đặt xem trụ đặt linh kiện thùng xe theo bản vẽ và bài đặt linh kiện thùng xe tải theo bản vẽ, gia công theo yêu cầu.

Sáu mục và lý do từng mục quan trọng

Một: chiều lắp lên xe. Nhiều chi tiết nhìn trên bản vẽ thì đối xứng, nhưng khi lắp lên xe thì chỉ có một chiều đúng vì lỗ bắt lệch tâm hoặc mép vát quay về một phía. Ghi rõ "cạnh này hướng lên" hoặc "mép vát quay ra ngoài" trên chính hình vẽ.

Hai: mặt nào là mặt ngoài. Quyết định mặt nào được xử lý bề mặt kỹ hơn, mặt nào nhận đầu bu lông và mặt nào nhận đai ốc. Với chi tiết có bề dày, mặt ngoài cũng quyết định chiều của mọi lỗ khoét côn.

Ba: dung sai ở kích thước nào là quan trọng. Một chi tiết có nhiều kích thước, nhưng thường chỉ một hai cái phải khớp chính xác — thường là khoảng cách tâm lỗ và bề dày chỗ lắp. Không ghi thì bên gia công rải sai số đều ra, và sai ở đúng chỗ khớp. Ghi được câu này là tiết kiệm được cả lô hàng: "khoảng cách tâm hai lỗ là kích thước phải chuẩn, các kích thước còn lại lấy theo hình".

Bốn: vật liệu và độ dày. Tưởng hiển nhiên nhưng hay bị bỏ vì người đặt nghĩ nhìn mẫu là biết. Mẫu cũ có thể đã mòn mỏng hoặc bị gỉ ăn, và chép theo mẫu mòn thì hàng mới cũng mỏng như vậy. Ghi độ dày mong muốn, không để bên gia công đo từ mẫu đã cũ.

Năm: yêu cầu xử lý bề mặt. Chi tiết trần và chi tiết đã xử lý khác nhau cả về tuổi thọ lẫn về kích thước lắp — lớp phủ có bề dày. Nếu chi tiết lắp khít thì phải nói rõ kích thước ghi trên bản vẽ là trước hay sau xử lý. So sánh các kiểu xử lý bề mặt và độ bền xem xử lý bề mặt: đánh bóng gương, xước mờ và anodize bền bao lâu.

Sáu: số lượng và ghi chú đối xứng. Chi tiết lắp ở hai bên xe thường là một cặp đối xứng gương chứ không phải hai cái giống hệt. Đặt mười cái giống nhau rồi phát hiện năm cái lắp được, năm cái ngược, là ca kinh điển. Ghi rõ "5 trái + 5 phải, đối xứng gương".

Gửi mẫu thật — bốn quy tắc

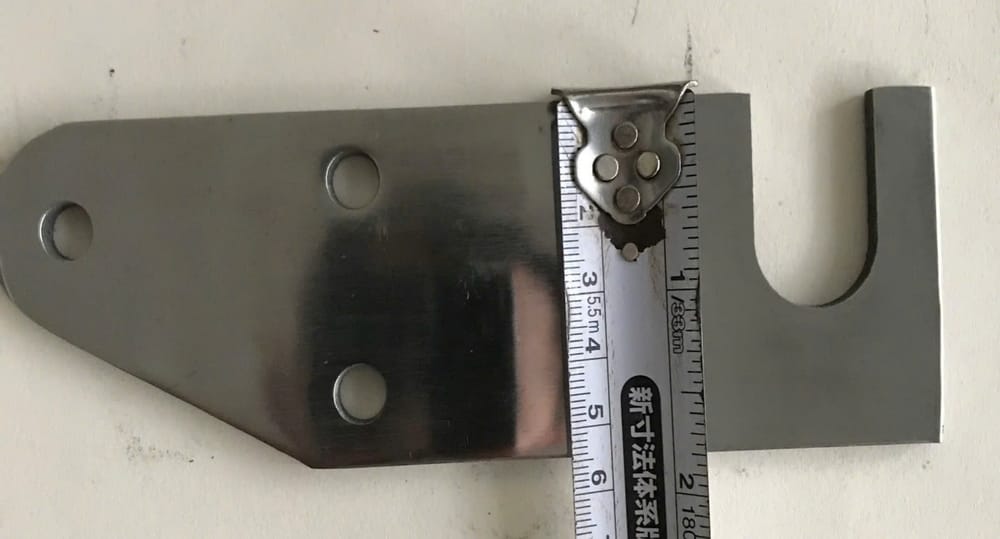

Nhiều ca không có bản vẽ mà gửi chi tiết cũ làm mẫu. Cách này tốt nếu tuân bốn quy tắc:

Quy tắc thứ hai là quy tắc bị bỏ nhiều nhất. Chi tiết được thay ra thường là chi tiết đã hỏng, và hỏng nghĩa là hình dạng đã đổi. Gửi nó đi mà không ghi chú thì chỗ hỏng trở thành một phần của thiết kế mới.

🔴 Bác một cách đặt hay gặp: gửi ảnh chụp bằng điện thoại kèm câu "làm giống cái này". Ảnh không có thước thì không có kích thước, ảnh chụp nghiêng thì mọi tỷ lệ đều sai, và ảnh chỉ một mặt thì không biết bề dày. Ảnh là thứ bổ sung tốt cho bản vẽ hoặc cho mẫu thật, không thay thế được cả hai.

Kiểm tra bản vẽ trước khi gửi — bốn câu tự hỏi

Người chưa thấy xe có biết chi tiết này lắp chiều nào không? Có kích thước nào trên hình mà thiếu nó thì không làm được không? Có kích thước nào mà sai một chút là hỏng cả chi tiết, và nó đã được đánh dấu chưa? Có cần đối xứng trái — phải không, và đã ghi chưa?

Bốn câu này mất năm phút và chặn được phần lớn ca phải làm lại. Với đợt đặt số lượng lớn, làm mẫu một chiếc trước và lắp thử lên xe rồi mới đặt cả lô — chi phí của một mẫu thử luôn nhỏ hơn chi phí của một lô sai.

Nếu hàng đã về mà không lắp vừa thì các bước xử lý và cách xác định lỗi thuộc về ai xem hàng gia công theo bản vẽ về không lắp vừa. Nhóm vật tư ghép đi kèm chi tiết gia công xem bu lông và linh kiện thùng xe; cách tính đủ lượng vật tư cho một xe từ bản vẽ xem cách tính lượng bu lông, ốc vít cho một xe thùng từ bản vẽ thiết kế.
