Cao Su Trên Thùng Xe Tải: Gioăng Cửa, Chắn Bùn, Chống Va Đập — Chọn Và Thay

Thẻ tiêu đề Vật Tư Trường An, chủ đề thùng xe tải, hình thùng xe đơn giản trên nền xanh đậm

Thùng kín xe tải 4,5 tấn, 3 cánh cửa dùng năm loại cao su: gioăng cửa, tấm chắn bùn, cao su chống va đập, cao su bố vải và nút bịt đầu sắt hộp. Số lượng theo định mức, cách chọn bằng mắt và tay, dấu hiệu cần thay.

Theo định mức tham chiếu, một thùng kín xe tải 4,5 tấn, 3 cánh cửa dùng năm loại cao su: gioăng cửa 15 mét, tấm chắn bùn 2 tấm, cao su chống va đập 3 bộ, cao su bố vải 2 dải và nút bịt đầu sắt hộp 8 cái. Mỗi loại làm một việc riêng, nên cách chọn và dấu hiệu cần thay cũng khác nhau.

Lưu ý: đây là định mức tham chiếu cho thùng kín xe tải 4,5 tấn, 3 cánh cửa; thùng khác kích thước thay đổi theo bản vẽ.

Thùng kín 4,5 tấn cần những loại cao su nào?

Có năm loại, thuộc nhóm "cao su và bảo vệ thân thùng" của định mức. Tên gọi và nghĩa từng loại xem ở từ điển tên gọi vật tư thùng xe.

LoạiQuy cách theo định mứcSố lượng mỗi xeVị trí
Gioăng cửaMặt gài gioăng cạnh hộp 20, ghi 50×2015 métQuanh mép cánh cửa, bịt khe giữa cánh và khung
Tấm chắn bùn340 × 425 × 2 mm, cao su dẻo có bố, màu đen2 tấmSau bánh xe
Cao su chống va đậpBộ gồm cao su Ø45, cao 50 mm, bu lông M8, đai ốc, long đền vênh, long đền phẳng; ưu tiên hàng đúc (nguồn: định mức vật tư thùng kín)3 bộĐiểm chạm của thùng, như cửa và cản
Cao su bố vảiRộng 55, dày 10, dài 3800 mm, 2–3 lớp bố vải2 dảiTheo bản vẽ thùng
Bịt đầu sắt hộpNắp cao su bịt trong lòng hộp 30×308 cáiĐầu thanh sắt hộp 30×30

Nguồn: định mức vật tư thùng kín xe tải, thùng kín 4,5 tấn, 3 cánh cửa.

Định mức ghi gioăng là "50×20" mà không kèm đơn vị, nên khi đặt hàng hãy đo mẫu gioăng thật rồi đối chiếu, đừng đoán đơn vị.

Gioăng cửa thùng xe tải: chọn và khi nào thay?

Gioăng cửa (còn gọi là ron cửa) là cao su chạy quanh mép cánh cửa, bịt khe giữa cánh và khung để chặn nước mưa, bụi và giảm ồn. Định mức tính theo mét, 15 mét cho một xe; số mét thật của thùng bạn phụ thuộc chu vi các cánh cửa trên bản vẽ.

Chọn gioăng, nhìn và sờ những gì:

  • •Hình dạng mặt gài: định mức ghi loại gài vào cạnh hộp 20. Đặt mẫu cũ cạnh mẫu mới, so phần gài và phần ép; sai tiết diện thì không ép kín dù cùng chất liệu.
  • •Độ đàn hồi: bóp một đoạn bằng tay rồi thả, gioăng tốt trở về hình cũ ngay, không để lại vết lõm.
  • •Bề mặt: gioăng mới phải liền, không nứt chân chim, không có đoạn sần hoặc rỗ.
  • •Chủng loại cao su: định mức chỉ ghi "cao su". Khi đặt hãy hỏi rõ chủng loại; so sánh các loại nằm ở bài ron EPDM và cao su thường cho cửa thùng xe tải.

Dấu hiệu cần thay: gioăng chai cứng, bóp không đàn hồi lại; nứt bề mặt hoặc rách; bong khỏi chỗ gài; đóng cửa xong vẫn thấy khe sáng hoặc có nước vào thùng sau mưa. Nguyên nhân và cách xử lý khi gioăng hở xem ở bài gioăng cửa thùng xe tải bị hở, nước vào và gioăng bị chai cứng, mất đàn hồi.

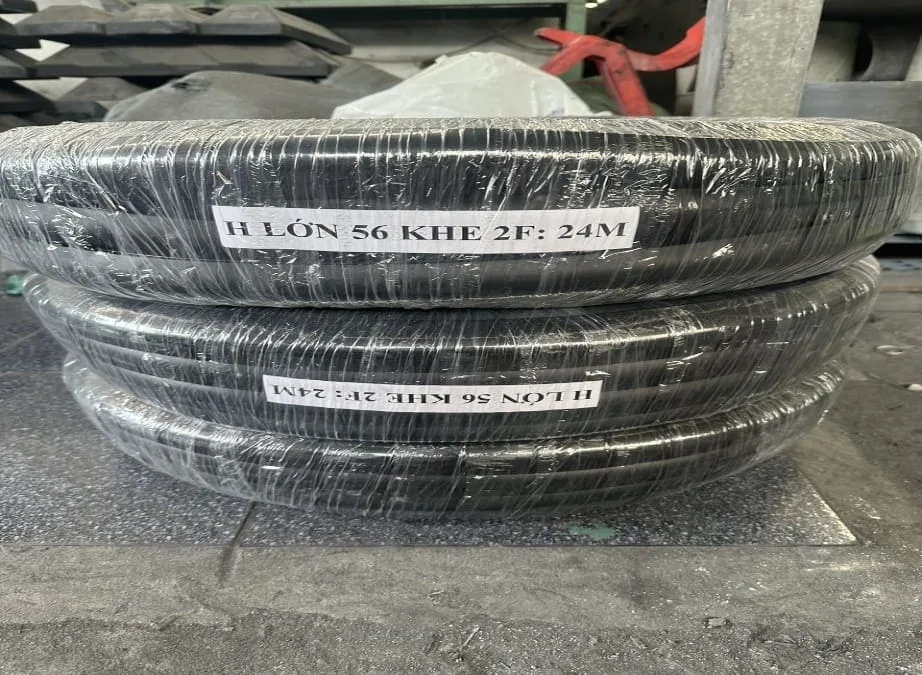

Trường An cung cấp gioăng cao su EPDM thùng xe tải (ron cửa) bán theo mét; giá liên hệ báo giá.

Tấm chắn bùn cao su có bố: chọn và thay

Tấm chắn bùn treo sau bánh xe để ngăn bùn đất và đá văng lên thân thùng và xe phía sau. Định mức (nguồn: định mức vật tư thùng kín) dùng 2 tấm, kích thước 340 × 425 × 2 mm, loại cao su dẻo có bố, màu đen. "Có bố" nghĩa là bên trong có lớp vải bố giúp tấm chịu uốn và chống rách; bạn nhìn được lớp này ở mép cắt.

Chọn bằng mắt và tay:

  • •Mép cắt gọn, thấy lớp bố nằm giữa, không bị tách lớp hay phồng rộp.
  • •Uốn gập thử một góc: tấm dẻo, nhả về phẳng, không để lại nếp trắng hoặc vết nứt ở chỗ gập.
  • •Hai tấm cùng kích thước, cùng độ dày bằng mắt khi xếp chồng lên nhau.
  • •Lỗ bắt, nếu có sẵn, thẳng hàng và đủ cách mép.

Dấu hiệu cần thay: nứt ở chân tấm hoặc quanh lỗ bắt, rách lan ra mép, lộ lớp bố, cong gập không còn trở về phẳng, mép chạm đất bị mòn cụt. Cao su dưới nắng gắt lâu ngày cũng giòn dần; xem chắn bùn cao su nứt, gãy sớm và cách chọn, lắp đặt tấm chắn bùn. Số đo trong định mức là của thùng 4,5 tấn này; xe khác đo lại theo bánh và vòm lốp.

Sản phẩm thật tại trang tấm chắn lốp, chắn bùn xe tải cao su; giá liên hệ báo giá.

Cao su chống va đập: vì sao chọn hàng đúc?

Cao su chống va đập là khối cao su bắt bằng bu lông vào khung thùng, làm điểm chạm hấp thụ va đập, ví dụ chỗ cánh cửa đóng vào hoặc điểm cản. Định mức (nguồn: định mức vật tư thùng kín) dùng 3 bộ; mỗi bộ gồm khối cao su Ø45, cao 50 mm kèm bu lông M8, đai ốc, long đền vênh và long đền phẳng.

Định mức ghi "ưu tiên hàng đúc, nếu không có thì dùng hàng tiện". Hàng đúc là cao su ép vào khuôn thành hình; hàng tiện là gọt từ khối cao su. Cách kiểm khi nhận hàng:

  • •Ba khối cùng đường kính và chiều cao bằng thước, không lệch nhìn thấy.
  • •Mặt ngoài liền, không có vết gọt thô, không sứt mép.
  • •Lỗ hoặc chân bắt bu lông ở giữa, không lệch về một phía.
  • •Bóp thử: khối đàn hồi đều, không có chỗ xốp hoặc rỗng.

Dấu hiệu cần thay: khối bị mòn mỏng, nứt, vỡ mảng, hoặc bu lông bắt lỏng làm khối xê dịch. Khi cao su mòn hết, cửa chạm kim loại trực tiếp và phát ra tiếng cạch; bài đệm cao su đá cửa thùng kín bị mòn, vỡ giải thích vì sao nên thay sớm.

Cao su bố vải, nút bịt hộp dùng ở đâu?

Cao su bố vải là cao su dạng tấm hoặc dải có lớp vải bố bên trong, chịu lực và chống mài mòn, xé rách. Định mức dùng 2 dải, mỗi dải rộng 55, dày 10, dài 3800 mm, có 2–3 lớp bố vải. Vị trí cụ thể ghi là "theo bản vẽ thùng"; khi đặt hàng hãy hỏi người vẽ thùng. Khi nhận, nhìn mép cắt để thấy các lớp bố xen kẽ đều, dải thẳng, không cong vênh dọc chiều dài.

Nút bịt đầu sắt hộp là nắp cao su đóng vào đầu thanh sắt hộp 30×30, che gọn đầu cạnh và chống bụi nước lọt vào lòng hộp. Định mức dùng 8 cái. Con số 30×30 là kích thước ngoài của hộp; lòng trong nhỏ hơn tuỳ độ dày thành, nên thử nút vào một đầu hộp thật: vừa khít, phải gõ nhẹ mới vào và không tự tuột khi lắc. Nút rơi mất khiến nước đọng trong lòng hộp, xem nắp bịt đầu ống khung thùng bị rơi.

Cách kiểm tra nhanh cao su trên thùng

Mỗi lần bảo dưỡng định kỳ, đi một vòng kiểm năm bộ phận cao su, chỉ cần mắt và tay. Quy trình bảo dưỡng chung xem ở trang sửa chữa, bảo trì thùng xe tải.

Bộ phậnNhìnSờ, thửThay khi
Gioăng cửaNứt, rách, bong khỏi chỗ gài; khe sáng khi đóng cửaBóp thả: có đàn hồi lại khôngChai cứng, nứt, hở khe, nước vào thùng
Tấm chắn bùnNứt chân, rách quanh lỗ bắt, lộ bố, mép mònUốn gập: có nhả về phẳng khôngNứt lan, lộ bố, cong không phẳng lại
Cao su chống va đậpMòn mỏng, nứt, vỡ, xê dịchLắc: bu lông có lỏng khôngMòn hết lớp đệm, vỡ, bắt lỏng
Cao su bố vảiTách lớp bố, rách dọc dảiKéo nhẹ: có bong lớp khôngTách lớp, rách, mất đàn hồi
Nút bịt đầu sắt hộpThiếu nút, nứt, đầu hộp lộ raLắc nút: có còn khít khôngMất, nứt, lỏng khỏi đầu hộp
Cụm bản lề và khoá (không phải cao su)Rơ, kẹt, gỉĐóng mở thửXem bản lề cửa thùng xe tải

Tuổi thọ từng loại phụ thuộc tuyến đường, nắng mưa và số lần đóng mở cửa, nên hãy kiểm theo dấu hiệu thay vì chờ một mốc thời gian.

Lắp cao su mới cần chú ý gì?

  • •Gioăng: lau sạch và làm khô rãnh gài trước khi lắp; lắp liền mạch quanh cánh, hạn chế nối giữa đoạn; đóng cửa thử và kiểm khe sáng ở các góc.
  • •Tấm chắn bùn: bắt bằng bu lông có long đền rộng để lực siết không xuyên qua tấm cao su; treo sao cho tấm không quệt đất.
  • •Cao su chống va đập: lắp đủ bộ gồm long đền phẳng và long đền vênh đi cùng. Long đền vênh chống tự nới lỏng do rung. Siết đến khi khối ép chắc, không siết đến mức cao su lún méo.
  • •Cao su bố vải: cắt, khoan theo bản vẽ thùng; nếu cần cắt, dùng dao sắc để mép không bị xơ bố.
  • •Nút bịt: đóng sau khi hộp đã khô và đã sơn xong, để không nhốt ẩm bên trong.
  • •Bu lông đi kèm bộ: bu lông và đai ốc M8 phải cùng bước ren thì mới vặn vừa; thông tin cỡ M8 xem ở trang bu lông M8.

Cụm thùng kín còn nhiều phụ kiện khác, xem tổng hợp tại phụ kiện thùng kín.

Khi chắn bùn cao su hỏng nhanh, có thể cân nhắc inox 304 hoặc composite; so sánh ở bài vè, dè chắn bùn xe tải theo vật liệu.

Riêng tấm chắn bùn, giá đổi theo vật liệu cao su tự nhiên, EPDM hay nhựa ABS; xem chắn bùn xe tải giá bao nhiêu.

Đặt cao su theo định mức cần gửi gì?

Gửi cho nhà cung cấp: loại thùng và số cánh cửa, số mét gioăng đã đo, mẫu hoặc ảnh gioăng cũ (đặc biệt phần mặt gài), kích thước tấm chắn bùn cần, số bộ cao su chống va đập, quy cách dải bố vải và kích thước hộp bịt. Gioăng và chắn bùn xem sản phẩm ở hai trang đã nêu; các hạng mục còn lại và giá, liên hệ qua trang báo giá. Số lượng trên chỉ là định mức tham chiếu cho thùng kín xe tải 4,5 tấn, 3 cánh cửa; thùng khác thay đổi theo bản vẽ.

Muốn biết đơn giá của từng cỡ, xem đúng dòng trong bảng giá: cao su lót đà thùng (Cao su lót đà thùng 60x15, Cao su lót đà thùng 60x20, Cao su lót đà thùng 70x20); cao su chống va (Cao su chống va Ø50 (mẫu bánh ú), Cao su chống va Ø40 (mẫu trụ)). Tên mã và quy cách ghi theo bảng giá niêm yết (nguồn: bảng giá Trường An).

Câu Hỏi Thường Gặp

❓ Thùng kín xe tải 4,5 tấn cần bao nhiêu mét gioăng cửa?

Định mức tham chiếu ghi 15 mét gioăng cửa cho thùng kín xe tải 4,5 tấn, 3 cánh cửa. Thùng khác kích thước thì số mét thay đổi theo bản vẽ, nên hãy đo chu vi các cánh cửa thật trước khi đặt.

❓ Một xe cần mấy tấm chắn bùn cao su?

Theo định mức tham khảo của Trường An cho thùng kín 4,5 tấn: 2 tấm, kích thước 340 × 425 × 2 mm, loại cao su dẻo có bố, màu đen, treo sau bánh xe. Đây là quy cách đặt hàng, không phải tiêu chuẩn chung; xe khác cỡ bánh hoặc vòm lốp cần đo lại theo xe.

❓ Gioăng cửa thùng xe bị hở thì có tự hết không?

Không. Gioăng chai cứng, nứt hoặc bong khỏi chỗ gài không tự hồi phục, khe hở sẽ ngày càng rộng. Bóp thử thấy không đàn hồi lại, hoặc thấy khe sáng khi đóng cửa thì nên thay đoạn hỏng hoặc cả tuyến.

❓ Cao su chống va đập nên chọn hàng đúc hay hàng tiện?

Định mức tham khảo của Trường An ưu tiên hàng đúc, chỉ dùng hàng tiện khi không có hàng đúc. Khi nhận, kiểm các khối cùng kích thước theo định mức (Ø45, cao 50 mm), mặt ngoài liền, không sứt, bóp đàn hồi đều.

❓ Làm sao nhận biết cao su bố vải bằng mắt?

Nhìn mép cắt: cao su bố vải có các lớp vải xen giữa các lớp cao su; định mức ghi 2–3 lớp bố. Dải tốt thẳng, các lớp liền với nhau, không tách lớp hay rách dọc dải.

❓ Dấu hiệu nào cho biết tấm chắn bùn cần thay?

Nứt ở chân tấm hoặc quanh lỗ bắt, rách lan ra mép, lộ lớp bố, cong gập không trả về phẳng hoặc mép chạm đất bị mòn cụt. Gặp một trong các dấu hiệu này nên thay trước khi tấm rơi khỏi gá.

❓ Nút bịt đầu sắt hộp 30×30 có tác dụng gì và cần bao nhiêu?

Nút là nắp cao su đóng vào đầu thanh sắt hộp 30×30, che gọn đầu cạnh và chống bụi nước lọt vào lòng hộp. Định mức dùng 8 cái cho thùng kín xe tải 4,5 tấn, 3 cánh cửa.

❓ Cao su dùng trên thùng xe tải bao lâu thì phải thay?

Không có mốc chung vì phụ thuộc tuyến đường, nắng mưa và số lần đóng mở cửa. Hãy kiểm định kỳ bằng mắt và tay theo bảng dấu hiệu trong bài và thay khi thấy chai cứng, nứt, mòn mỏng hoặc lỏng khỏi chỗ gắn.
